剖面視圖 PropertyManager (工程圖)

當您在工程圖中產生一個剖面視圖，或選擇一個現有的剖面視圖時，剖面視角 PropertyManager 開啟。

割面線

• 反轉方向 。 您也可以連按兩下割面線來反轉切割的方向。

• 標示 。 編輯與割面線和剖面視圖相關的字母。

• 字型。 要為割面線標示選擇文件字型之外的字型，請清除文件字型，然後按一下 字型 。 如果您變更割面線標示名稱字型，您可以套用新字型至剖面視圖標示名稱。

剖面視角

• 部份剖視圖。 當割面線並未劃過整個視圖時，產生受限於割面線長度的剖面視圖。

• 僅顯示剖切面。 僅顯示由割面線所剖切的面。

• 自動加註剖面線。 剖面線樣式會在組合件的零組件間、或多本體零件及熔接的本體間替換使用。 當剖切組合件時，剖面線類型替換。

• 顯示曲面本體。 在模型的剖面視角中顯示所有的曲面本體。

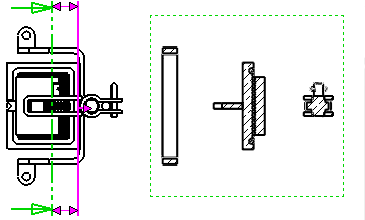

剖面深度

讓您產生至您指定距離的剖面視圖。

距離剖面視圖是套用至零組件而非特徵上。

設定一個距離，進行下列操作之一：

預覽。

輸入註記來源

選擇輸入註記來從參考零件或組合件文件中輸入所有選擇的註記類型。

選擇註記輸入選項：

• 設計註記

• DimXpert 註記

• 包含隱藏特徵之項次

顯示狀態

僅對於組合件。

所有的顯示樣式都支援隱藏/顯示 顯示狀態。 其他的顯示狀態（顯示模式 、色彩 等等） 僅由帶邊線塗彩 及塗彩模式 支援。

顯示樣式

使用父樣式。 清除來選擇與父視圖不同的樣式及品質設定。

選擇高品質或草稿品質 來設定模型的顯示品質。 如果您選擇高品質，這些選項不會再次出現。

高品質及草稿品質視圖只能在工程視圖是在下列清況中產生時可以使用：

• 在 SolidWorks 2006 之前的草稿品質。

• 新視圖的顯示品質是設定為草稿品質。

比例

尺寸類型

裝飾螺紋線顯示

下列的設定會取代在工具、選項、文件屬性、尺寸細目中的裝飾螺紋線顯示選項。

高品質。 在裝飾螺紋線中顯示精確的線條型式及修剪。 如果裝飾螺紋線僅有部分可見，高品質會僅顯示可見的部份。

使用高品質裝飾螺紋線時，系統效能較慢。 建議您清除此選項直到您放置完所有的註記。

草稿品質。 顯示裝飾螺紋線的較少細節。 如果裝飾螺紋線僅有部分可見，草稿品質會顯示整個特徵。

詳細屬性
