鈑金 PropertyManagers
鈑金 PropertyManagers 可幫助您產生及修改鈑金零件：
|
|
鈑金包含了鈑金零件的定義。 此特徵儲存了整個零件的預設彎折參數資訊（例如厚度、彎折半徑、彎折裕度、自動離隙率和固定圖元等）。
|
|
|
展開-彎折代表展開的零件。 此特徵包含將尖角或圓角轉換成彎折的有關資訊。
每個由模型產生的彎折作為單獨的特徵列在展開-彎折下。 由圓化角落、圓柱面和圓錐面形成的彎折作為圓角彎折列出；由尖銳角落形成的彎折作為尖角彎折列出。
展開-彎折中列出的尖角-草圖是包含由系統產生的所有尖角和圓角彎折之彎折線的草圖。 此草圖無法編輯但可以隱藏或顯示。
請參考展開鈑金彎折。
|
|
|
加工-彎折代表將展開的零件轉換成完工、成形零件之過程。
由在展開零件中指定的彎折線所產生的彎折列在此特徵中。 列在加工-彎折下的展開-草圖是這些彎折線的佔位符。 此草圖可以編輯、隱藏或顯示。
FeatureManager(特徵管理員)中加工-彎折圖示後列出的特徵不會在零件的彎折視圖中出現。
|
彎折 PropertyManager 可讓您轉換薄殼化零件為鈑金零件。 所需的條件包括：
另一種方式是，使用基材-凸緣或使用轉換為鈑金來直接從鈑金中產生零件。
使用彎折 PropertyManager 來轉換零件為鈑金：
-
按一下插入彎折
（鈑金工具列），或按一下插入、鈑金、彎折。
-
在彎折參數下進行下列操作︰
-

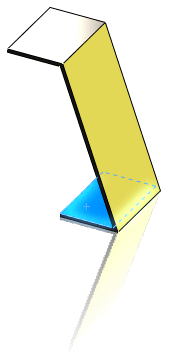

選擇一個固定面或邊線
。
如果零件沒有包括一個平坦的面，則您可以選擇一線性邊線。
.
-
設定彎折半徑
。
-

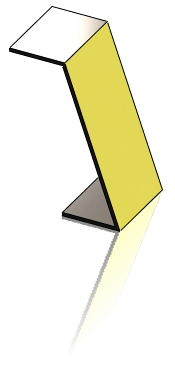

選擇忽略斜面來排除導角以避免被轉換為鈑金彎折。
-
在彎折裕度之下，從下列選項中選擇：
、
、彎折裕度
、
、或彎折計算。
.
-
如果您選擇 K-Factor、彎折裕度、或彎折扣除，請輸入一個值。
-
如果您要離隙除料被自動地加入，請選擇
核取方塊，然後選擇離隙除料的類型。 如果您選擇矩形 或 圓端，那麼您必須指定一個離隙比例。
-
如果需要，在 裂口參數
之下選擇要產生裂口的邊線，然後執行下列：
-

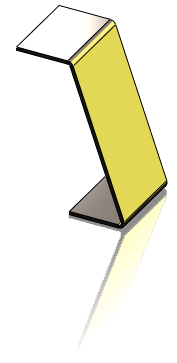

按一下確定
。
