圖塊 PropertyManager
要顯示圖塊 PropertyManager，請於在編輯草圖模式中時選擇一個圖塊草圖圖元。
|
|
|
|
單一圖塊：由多個
草圖圖元所組成
|
多個草圖圖元：每個
草圖圖元都是一個圖塊
|
存在的限制條件
列出所選圖塊的限制條件。
加入限制條件
列出您可以加入至所選圖塊的限制條件。
定義
連結至檔案。在原始檔案中所做的變更會傳遞至圖塊的所有副本中。
瀏覽。當連結至檔案被選取時，插入目前圖塊的另一個副本或連結至檔案的不同圖塊。
您不能編輯目前文件中的圖塊。
編輯。允許編輯圖塊。
插入點。插入一個您可以拖曳至所選位置的操控點
。

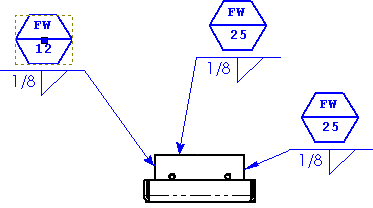

導線點及插入點（僅適用於工程圖）。 bsp;插入一個您可以獨立的拖曳至所需位置的操控點及導線。
幾何建構線。轉換所選的圖塊為幾何建構線。
參數
圖塊比例
。指出圖塊的比例。預設值 1 是原始圖塊的大小。
縮放尺寸（僅適用於工程圖）。縮放任何尺寸（包括文字高度、箭頭大小、及尺寸界線/偏移間距）為圖塊比例 。
圖塊旋轉
。調整圖塊的方位。預設值 0 是建立原始圖塊時的角度。
鎖住角度。鎖住圖塊的方位使其無法被旋轉至不同的角度。您可以拖曳圖塊，但角度仍維持固定。
導線、圖層及文字/尺寸顯示僅被使用在工程圖文件中。
導線
箭頭樣式。請選擇一個樣式。
圖層
圖層
。對有命名圖層的工程圖。
文字/尺寸顯示
文字顯示
。選擇一個圖塊副本來查看註解在圖塊中如何被顯示。
-
垂直 。顯示圖塊中的所有可見的註解。
-
全部。不論註解的設定為何，顯示所有註解。
-
無。使所有的註解都不可見。
屬性。如果您在圖塊定義中包括屬性的名稱，編輯註解屬性的值。選擇圖塊副本，然後按一下屬性來設定屬性值。您不能變更標示為唯讀的屬性值。
顯示尺寸
。選擇或清除。
質量
。用在執行動作分析動作研究中的質量。
移動質量中心。按一下來在圖面中拖曳或顯示圖塊的質量中心。
重設質量中心。重設圖塊的質量中心。
慣性矩。按一下來修改預設的質量慣性矩。
