邊線-凸緣 PropertyManager

您可以加入邊線凸緣至一或多個邊線上。


要顯示此 PropertyManager，請在鈑金零件中，按一下邊線凸緣 Tool_Edge_Flange_Sheet_Metal.gif (在「鈑金」工具列上)。

凸緣參數

PM_sheetmtl_Edge_Flange_Edge.gif 邊線 在圖面中選擇邊線。
要在多本體鈑金零件中合併本體，請僅選擇一條邊線。
  邊線凸緣輪廓 編輯輪廓的草圖。
  使用預設半徑 選擇或清除。
  使用量規表格 (只有在已為零件選擇了鈑金量規表格時可用) 選擇或清除。
PM_SM_bend_radius.gif 彎折半徑 當使用預設半徑及使用量規表格被清除時設定一個值。
PM_Gap_Distance.gif 縫隙距離 設定一個值。

角度

PM_angle.gif 凸緣角度 設定一個值。如果您為凸緣長度選擇至邊線並合併，以在一個多本體零件中合併兩個本體，角度會被鎖住。按一下 PM_locked.gif 來解除鎖住並變更它。
select_face_planar.png 選擇面 選擇一個面來設定相對於凸緣角度的平行或垂直限制條件。
  垂直於面 設定邊線凸緣垂直於在選擇面中的面。
  平行於面 設定邊線凸緣平行於在選擇面中的面。

凸緣長度

  長度終止條件 選擇下列之一︰
給定深度
根據您指定的長度及方向產生邊線凸緣。
  • 長度 PM_distance_nonum.gif
  • 反轉方向 PM_reverse_direction.gif。變更邊線凸緣的方向。

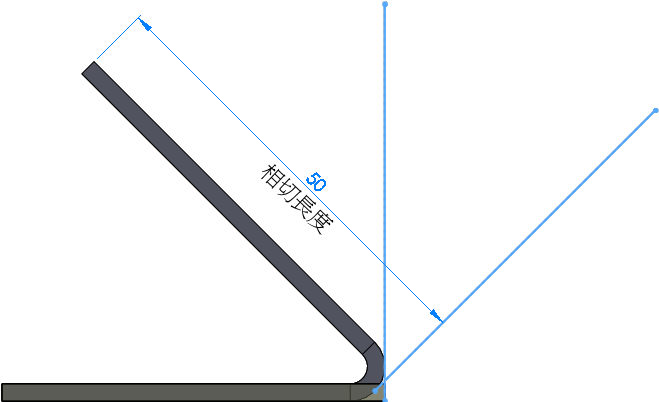

  • 外側虛擬交角 PM_shm_Outer_Virtual_Sharp.gif、內側虛擬交角 PM_shm_Inner_Virtual_Sharp.gif、相切彎折 PM_Tangent_Bend.gif。指定量測的原點。虛擬交角是在兩個草圖圖元的虛擬交點處產生一草圖點。相切彎折選項對大於 90º 的彎折有效，並可讓您使用凸緣的相切長度作為長度計算的基礎。您可以輸入相切長度而不需使用其他計算。
成形至一頂點
產生至您在圖面中所選頂點的邊線凸緣。您可以產生垂直於凸緣平面或平行於基材凸緣的邊線凸緣。
  • 垂直於凸緣平面
    所選的頂點與邊線凸緣的端面重合。
    平行於基材凸緣
    所選頂點穿過平行於基材凸緣面的平面。
    edge flange normal to flange plane.gif edge_flange_parallel_to_base_flange.gif
    垂直於凸緣平面。紅色的頂點與邊線凸緣的端面重合。(為清楚起見，顯示草圖線。) 平行於基材凸緣。紅色的頂點穿過平行於基材凸緣面的平面。(為清楚起見，顯示草圖線。)
至邊線並合併
在多本體零件中，將所選的邊線與另一本體的平行邊線合併。在第二個本體上選擇一個成形至的參考邊線。
  • 外側虛擬交角 PM_shm_Outer_Virtual_Sharp.gif、內側虛擬交角 PM_shm_Inner_Virtual_Sharp.gif
    指定量測的原點。
  • 選擇一個成形至的參考邊線 PM_sheetmtl_Edge_Flange_Edge.gif

凸緣位置

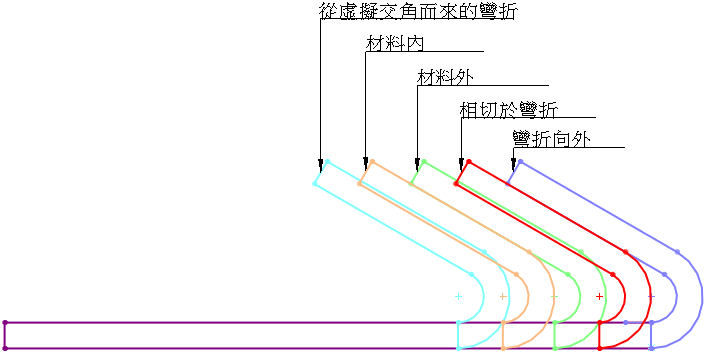

  彎折位置 選擇下列之一︰
材料內 PM_shm_Material_Inside.gif
材料外 PM_shm_Material_Outside.gif
彎折向外 PM_shm_Bend_Outside.gif
從虛擬交角而來的彎折 pm_shm_BVS.gif

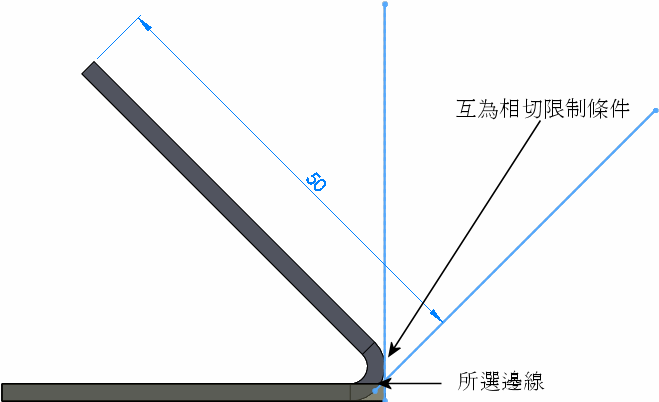

相切於彎折 PM_Tangent_to_Bend.gif
對所有的凸緣長度選項及大於 90?的彎折有效。凸緣位置將一律相切於附加至所選邊線的邊面，而凸緣長度將一律維持相同的長度。


Edge Flange Positions.gif
  修剪鄰近彎折 選擇來移除額外的材料。
  偏移 選擇以從鈑金本體偏移凸緣。
  偏移終止條件 為偏移終止型態選擇一個項目。
PM_reverse_direction.gif 反轉方向 變更偏移的方向。
PM_distance_nonum.gif 偏移距離 設定一個值。

自訂彎折裕度

選擇來設定一個彎折裕度類型，並設定彎折裕度的值。

自訂離隙類型

選擇自訂離隙類型來加入離隙切割，然後選擇離隙切割的類型。

如果離隙類型是：
  • 矩形或圓端，且您選擇使用離隙比例，請為比例設定一個值。
  • 矩形或圓端，且您清除使用離隙比例，請為離隙寬度 PM_Relief_Width.gif 及離隙深度 PM_Relief_Depth.gif 設定值。
  • 撕裂，請選擇裂口 PM_CustomRelief_Tear_Rip.gif 或延伸 PM_CustomRelief_Tear_Extend.gif。
