平板型式

在摺疊的鈑金零件中，平板-型式1特徵是最後一個特徵。在 FeatureManager(特徵管理員)中，平板-型式1 之前的所有特徵同時出現在摺疊和展開的鈑金零件中。在平板-型式1之後的所有特徵則只能在展開的鈑金零件中出現。

對展平鈑金零件所做的改進可使之前失敗的複雜形狀的展平成功。這些改進同時為某些角落處理、疊層拉伸彎折、及切割與彎折區域交錯的某些狀態提供較佳的展平幾何。

您可以更新於 SolidWorks 2011 之前產生的現有平板型式以使用經改進的方法。在 FeatureManager(特徵管理員)中，用右鍵按一下平板型式1，然後按一下編輯特徵。在平板型式 PropertyManager，在參數之下，選取重新產生平板型式。

您可以產生鈑金平板型式的 *.dxf 檔案而無需展平零件。

平板型式特徵的一些注意事項︰

• 摺疊零件中的新特徵。當平板-型式1 被抑制時，在 FeatureManager(特徵管理員)中，加入到零件中的所有特徵均會自動出現在平板型式特徵之前。

• 展開零件中的新特徵。您可以透過恢復平板-型式1 的抑制來展開整個鈑金零件。如要將特徵加入到展開的鈑金零件中，必須首先恢復平板-型式1 的抑制。

• 調整特徵次序。在 FeatureManager(特徵管理員)中，您不能調整鈑金特徵的次序使之位於平板-型式1 之下。因此，您無法使用平板-型式1 下的垂直除料選項來調整除料的次序。

• 修改參數。您可以修改平板-型式1 的參數來控制零件如何彎折，啟用或停用角落的選項，及控制在展開鈑金零件中彎折區域的顯示。您可以定義當為鈑金零件計算邊界方塊時使用的紋理方向軟體決定與紋理方向對正可容納平板型式的最小矩形（邊界方塊）。

• 草圖。您可以將草圖及其定位的尺寸從折疊的狀態轉換至展平的狀態，然後再轉換回來。草圖及其定位的尺寸會被保持。

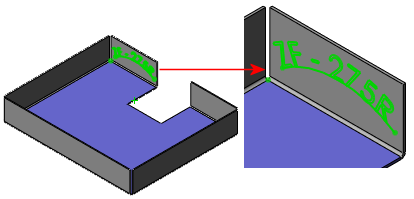

如果您在鈑金零件中插入一個 3D 註記 ，會自動在註記 資料夾中產生一個平板型式註記視圖。當您選擇平板型式註記視圖時，無法使用展平 的工具。

• 多本體鈑金零件。所有本體的平板型式出現在 FeatureManager(特徵管理員)中的尾端。當您展開在除料清單中本體的代表時，本體的平板型式出現在其特徵清單的尾端。

• 自相交錯的零件。如果零件因有自相交錯的幾何而無法被展平，會顯示警告，且導致問題的特徵會在圖面中被強調顯示。

修改平板-型式1 特徵的參數：

1. 在 FeatureManager(特徵管理員)中，用右鍵按一下平板-型式1，然後選擇編輯特徵 。

2. 在 PropertyManager 中的參數之下：

   • 在圖面中，選擇不面因特徵的結果而移動的面作為固定面 x00a0;。

   • 選擇合併面 來合併在平板型式中平坦及重合的面。

     當選取時，不會有任何直線顯示在彎折區域中。

   • 選擇簡化彎折 來在平板型式中拉直彎曲的邊線。

3. 在角落選項之下，選擇角落處理 來在平板型式上套用平滑的邊線。

4. 在紋理方向之下，於紋理方向中按一下，然後在圖面中選擇一條邊線或直線。

5. 在排除的面之下，於排除的面中按一下，然後在圖面中選擇您於平板型式中不要的面。（當面與彎折干涉時，您可能會要排除面）。您必須選擇要排除的每個面的正面和背面。

   原始零件	要排除的面 - 選擇每個面的正面和背面	平板型式

6. 按一下確定。

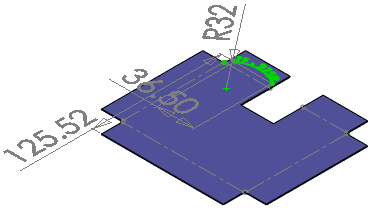

在展平的狀態顯示草圖尺寸：

1. 產生一個鈑金零件，鈑金零件中包含在面上有尺寸的草圖。

2. 展平模型。

3. 在 FeatureManager(特徵管理員)中的平板型式 之下，展開草圖變形 。

4. 連按兩下導出的草圖來在展平的狀態顯示尺寸。
