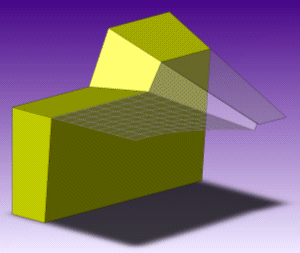

分模曲面將公模從模具母模中分割。在產生分模曲面之前先產生分模線，然後封閉曲面。
要開啟
分模曲面 PropertyManager，請執行下列操作之一︰
- 按一下分模曲面
(在「模具工具」工具列上)。
- 按一下。
- 在 FeatureManager(特徵管理員) 樹狀結構中選擇一個分模曲面特徵，然後按一下編輯特徵
。
模具參數
| |
相切於曲面。 |
設定分模曲面相切於相鄰分模線的曲面。 |
| |
垂直於曲面。 |
設定分模曲面垂直於相鄰分模線的曲面。 |
| |
|
- 反轉對正
- （當相鄰於分模邊線的兩個面是幾乎平行時，可於垂直於曲面中使用）。變更垂直於分模曲面的面。
|
| |
垂直於起模方向。 |
設定分模曲面垂直於起模方向。 |
分模線
| |
邊線 |
列出為分模曲面所選的邊線及分模線名稱。您可以︰- 邊線或分模線
- 在圖面中選擇一條邊線或分模線來將其從邊線 中移除或加入。
- 名稱
- 選擇一個名稱來在圖面中找出帶有標註的邊線。
- 清除選項
- 按右鍵並選擇清除選項來清除邊線中的所有選擇。
- 手動
- 您可以手動選擇邊線。在圖面中選擇一條邊線，然後使用選擇工具來完成迴圈。
|
選項
| |
縫織所有曲面 |
自動縫織所有曲面。在大部分的模型中，會正確的產生曲面。 當您修改失敗的曲面時，請清除此選項以避免曲面被縫織。
使用在模具工具工具列上的如 疊層拉伸曲面
 或 規則曲面  來執行修復的工作。然後使用 縫織曲面  來在修復後手動縫織曲面。 |
| |
最佳化 |
（僅針對相切於曲面）。僅使用相切於模具工具頂面的平坦面來產生分模曲面，來最佳化在機器加工中所使用的分模曲面。當清除時，可能會產生一些彎曲的面。當選取時，會阻止彎曲面的產生。使用如 平坦曲面  及 縫織曲面 的工具來將分模線延伸到該區域中。
|
| |
顯示預覽 |
在圖面中顯示曲面的預覽。清除來最佳化系統效能。
|
| |
手動模式 |
顯示您可操控來調整分模曲面的控制點：
- 拖曳控制點以防止重疊曲面發生交錯。
- 重新定義兩個頂點之間的曲面區域以指定填補曲面：
- 用右鍵按一下位於零件邊線的頂點，然後選擇開始填補曲面區域。
- 用右鍵按一下位於零件邊線的第二個頂點，然後選擇結束填補曲面區域。
|
為了防止核心及模塑模塊移動，您可以在將模具分割插入模具零件之前，先沿著分模曲面的周長加入互鎖曲面。您也可以在插入模具分割時自動產生互鎖曲面。要關閉鑄模零件中的鑽孔，您可以加入封閉曲面。
