您可以為細部放大圖標示指定文件層級的草稿設定。
要開啟此頁面並且同時開啟工程圖，請按一下
選項
（在標準工具列中），選擇文件屬性標籤，然後選擇。
基本細部放大圖標準
| 基本細部放大圖標準
|
選擇一種標準： - ANSI
- ISO
- DIN
- JIS
- BSI
- GOST
- GB
|
圓
 圓樣式
|
為來源視圖圓選擇一個樣式。 |
 |
 圓粗細
|
選擇一個粗細或是選擇自訂大小然後輸入粗細。 |
邊框
| 邊框樣式
|
為細部放大圖邊框選擇一個樣式。 |
 |
| 邊框粗細
|
選擇一個粗細或是選擇自訂大小然後輸入粗細。 |

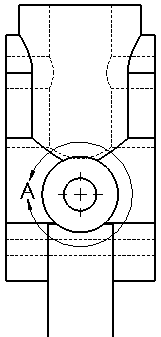

細部圖圓文字的範例

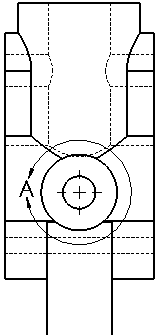

視圖標示文字的範例
標示選項
| 根據標準
|
選取此選項以滿足基本標準。清除此選項以修改視圖標示參數：
- 名稱。選擇出現在視圖標示中的標題。
- 標示。選擇標示的字母相對應於出現在父視圖標示中的標示方式。
- 比例。選擇比例的標示。
-
分隔字元。選擇比例顯示選項：
-
要以分隔字元分隔的兩個數字來呈現比例，請選擇：
- 要以兩個數字的比率呈現比例，同時後面接著 X，請選擇 # X。
- 要隱藏比例，請選擇 <無>。
- 標示顯示選項：
- 堆疊。顯示名稱與標示堆疊在比例頂端的視圖標示。
- 成行。在同一行上顯示名稱和標示。
|
| 於視圖上方顯示標示
|
選取此選項以顯示視圖上方的標示。 |
圖層
| 圖層
|
選取一個圖層。 您必須先為工程圖產生圖層，然後才能選擇它們作為文件屬性。
|
細部放大圖標示圖層設定將會取代細部放大圖標示圓樣式和邊框樣式設定。
