使用變化半徑控制點

您可以控制及分配半徑值至界在變化變徑圓角頂點間的控制點。

變化半徑圓角包括預覽。 您可以在圓角 PropertyManager 中選擇完全預覽、部分預覽、或無預覽。

關於使用變化半徑圓角控制點的資訊：

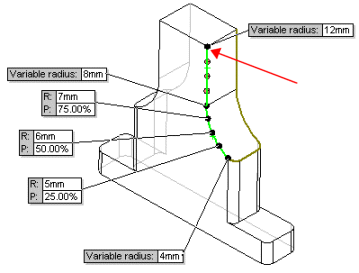

• 您可以分配半徑值至每一個控制點，或分配一個或兩個頂點的值。

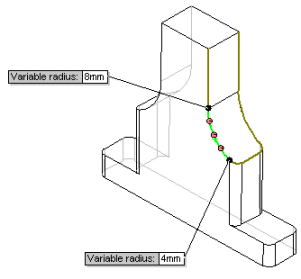

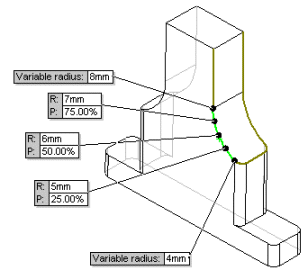

• 系統預設三個控制點，分別位於兩個變化半徑之間邊線 25%、50%、及 75% 等距增量的位置上。

• 您可以使用下列方法改變每個控制點的相對位置：

• • 在標註中改變控制點的百分比

  • 選擇控制點並將其拖曳到新的位置

• 您可以在產生圓角時，或產生圓角之後使用編輯特徵來在所選進行圓角處理的邊線上，加入或刪減控制點。 加入或刪減邊線上的控制點，可確定控制點以相同間距放置在該邊線上。

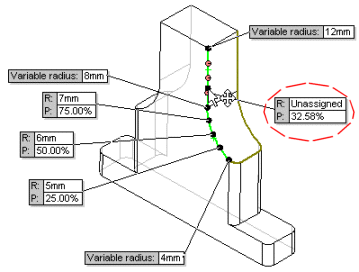

• • 加入控制點：您可以選擇控制點並按 Ctrl-拖曳來在新的位置產生額外的控制點。 或您可以增加在 PropertyManager 中副本數 內的值。 藉由 PropertyManager 來加入新控制點會將控制點加在預設的位置。

  • 刪減控制點：您可以在指定的控制點上按右鍵，並從快顯功能表中選刪除來移除該控制點。 或您可以減少在 PropertyManager 中副本數 內的值。 藉由 PropertyManager 來刪除控制點會將控制點從預設的位置移除。

• 您可以選擇多個草圖圖元來產生圓角。 在選擇圓角項次 下的任何其他圖元之前，以下列方式完成每個圖元：

• • 先套用半徑至每個頂點

  • 套用半徑值至一或所有的控制點

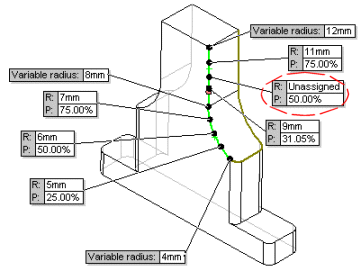

  • 在您套用半徑值之前或之後，變更控制點的位置

  • 如果需要，加入新的控制點
