曲面除料

您可以使用曲面或基準面來移除實體模型中的材料。在多本體零件中，您可以選擇要保持的本體。

1. 編輯實體：在 FeatureManager (特徵管理員) 中，按一下實體，然後按一下編輯零件。
   編輯指令可能根據您所選擇的特徵而不同。

2. 按一下特徵工具列上的曲面除料 ，或按一下插入 > 除料 > 使用曲面。
3. 在 PropertyManager 中的曲面除料參數之下，選擇要用來切除實體的曲面或基準面。



4. 檢視預覽。如果需要，按一下反轉除料 來反轉切除的方向。
   箭頭指向要切除實體的方向。

5. 使用多本體零件，在特徵加工範圍之下，選擇下列之一：
   • 所有本體。每一次重新計算特徵時，曲面會切除所有的本體。如果您在 FeatureManager(特徵管理員)中的除料特徵之前加入新的本體到模型中，且新的本體與切除的曲面相交，這些新本體也會被重新計算來包括除料。
   • 選擇本體。曲面只切除您用游標選擇的本體。若將新增至模型的新本體與切除曲面相交，請按一下滑鼠右鍵並選擇<span style="font-weight: bold;">編輯特徵</span>，然後選擇這些本體來將其新增至所選本體的清單中。如果您沒有將新本體新增至所選本體清單中，則它們會保持完整。

     您所選擇的實體會在圖面中強調顯示，且列在 旁的特徵加工範圍中。

   • 自動選擇 (選擇所選本體時可以使用)。自動選擇所有相關的相交本體。自動選擇比所有本體快，因為它只處理初始清單中的本體，並不會重新計算整個模型。如果您清除自動選擇，您必須在圖面中選擇要切除的本體。

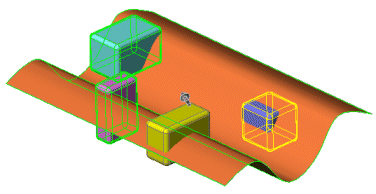

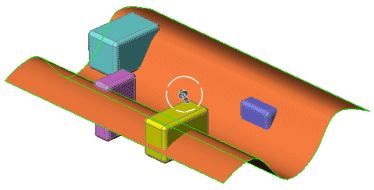

     在以下範例中，只有黃色的本體 (從右邊算來第二個) 未被選取。



6. 按一下確定。
7. 按一下 FeatureManager (特徵管理員)中的曲面，然後選擇隱藏來隱藏切除曲面。

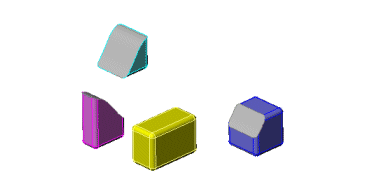

   除了未選擇的黃色本體外，本體已被切除，且切除曲面已隱藏。
