範例 - 與結合一起複製

此範例顯示當您在組合件中產生零組件的額外副本時，如何加入結合。

在此範例中，您的夾鉗組合件含有一個銷、一個連結及一個控制桿。銷有兩個結合將其固定 - 一個同軸心和一個重合/共線/共點。您必須產生銷的兩個新副本。新銷使用的結合必須與原始的銷相同。

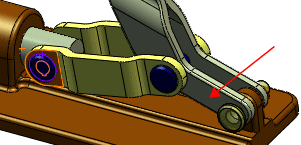

1 - 銷 2 - 連結 3 - 控制桿

針對銷的第一個新副本，為同軸心的結合指定新的參考，並重複使用重合/共線/共點結合的參考。

1. 開啟夾鉗的組合件。
2. 按一下與結合一起複製 (組合件工具列)，或插入 > 零組件 > 與結合一起複製。
3. 在 PropertyManager 中，為選取的零組件選擇圖面中的銷。





   兩個結合、一個同軸心和一個重合/共線/共點會列在結合之下。



4. 按一下同軸心結合之下的選擇方塊。

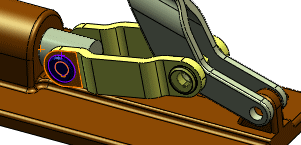

   結合參考會在圖面中強調顯示。

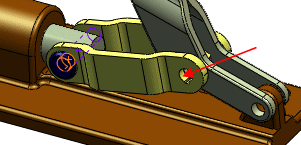

5. 選擇如圖所示的連結鑽孔：



   在圖面中，銷的預覽會出現在鑽孔中，而下一個結合的結合參考則會強調顯示。在 PropertyManager 中，重合/共線/共點結合的選擇方塊會強調顯示。



   現在請指定重合/共線/共點結合的參考。因為控制桿的兩個標籤是共平面，新銷可以使用與原始銷相同的參考。

6. 在 PropertyManager 的重合/共線/共點結合中，選擇重複以便使用與原始銷相同的結合參考。
7. 按一下 。

   銷的副本會加入組合件中。選擇方塊會清除，讓您可以加入另外的副本。

   現在請加入從原始副本複製結合的銷，但是兩個結合都使用新的參考。

8. 選擇控制桿中的鑽孔。



9. 在 PropertyManager 的重合/共線/共點結合中清除重複。
10. 為銷的此副本的重合/共線/共點結合選擇控制桿的平面作為結合參考。



11. 按兩下 。

    銷的副本出現在 FeatureManager (特徵管理員) 中。它們的結合會出現在結合 資料夾中。
