您在輸出零組件資料庫時 CircuitWorks 所產生的資料檔案與您在輸入資料檔案時所需要的資料檔案相同。
下列欄位出現在資料檔案的每行中，每個欄位以檔案分隔符號隔開：
- 零組件零件名稱
- 零件名稱（副檔名為 .sldprt 或 .sldasm）
- 零組件路徑
- 模型組態名稱 - 保留空白以使用最後儲存的模型組態
- 零組件高度（以公尺為單位）
- 零組件方位，1 - 6：
- 對正 XY '前' 基準面 - 正 Z
- 對正 XZ '上' 基準面 - 正 Z
- 對正 ZY '右' 基準面 - 正 Z
- 對正 XY '前' 基準面 - 負 Z
- 對正 XZ '上' 基準面 - 負 Z
- 對正 ZY '右' 基準面 - 負 Z
- 參考指定器種子值 - 在產生用於輸出的參考指定器值時作為後置
- 零組件類型 - "3" 代表電路零組件
- CAD 系統 - "0" 代表 SolidWorks
- X 零組件偏移（預設 0）
- Y 零組件偏移（預設 0）
- 零組件旋轉（預設 0）
- Z 零組件偏移（預設 0）
如果逗號 (,) 是作為小數分隔符號之用，請使用垂直條 (|) 或 tab 鍵作為欄位分隔符號。

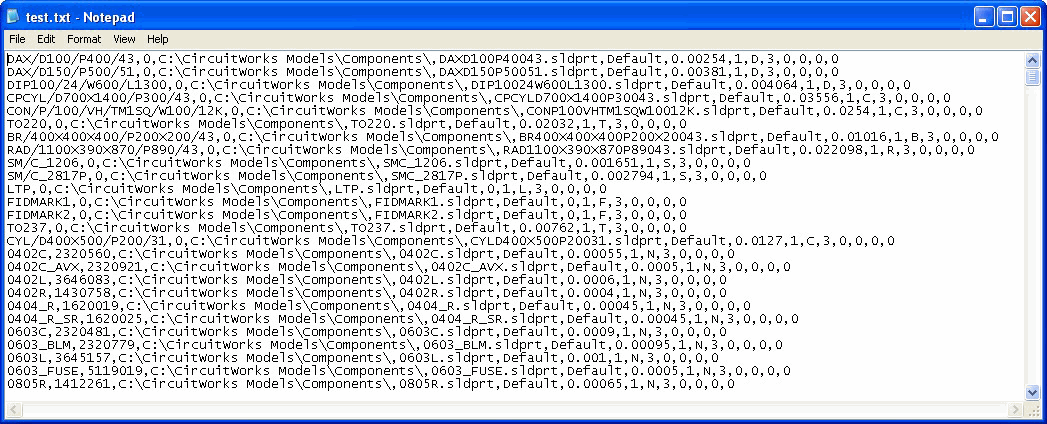

範例資料檔案：
