接觸圖元彼此自動結合

在下列情況下，增強後的演算法會自動結合接觸圖元：

• 含有實體的薄殼其中一面或邊線。

• 含有另一個薄殼的薄殼其中一面或邊線。

• 含有作為加強物之橫樑的實體面或薄殼面

• 含有橫樑接合的實體面或薄殼面。

薄殼即為鈑金或曲面。您可以對鈑金套用負載、固定物、接觸及連接，這些特徵會自動傳至中間曲面。請參閱套用負載及固定物至薄殼。

建立新研究時，軟體所偵測到的面結合接觸之所有薄殼邊線，在預設情況下是被抑制的。用右鍵按一下整體接觸 (-結合)之下的項目薄殼邊線/面接觸 (-結合不相容-)，然後按一下恢復抑制以自動產生面結合接觸的薄殼邊線。這些接觸配對組會於背景產生，且會傳至求解器。

要檢視或編輯面接觸定義的薄殼邊線，使用接觸組 PropertyManager 中的選項尋找薄殼邊線 - 實體/薄殼面配對組。

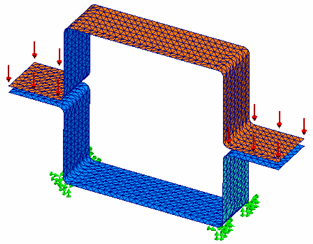

鈑金零組件之接觸面的薄殼網格若是建立於中間曲面，則程式便會自動將結合接觸轉為中間曲面薄殼。

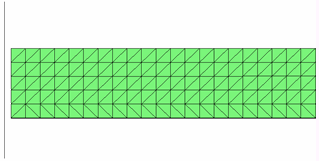

在鈑金零件與其他曲面 (實體或薄殼) 間結合接觸的情況中，結合演算會因中間曲面網格及接觸曲面幾何間的縫隙而強制過度硬化。結合接觸的過度硬化會修改剛體模式的計算。如果您將鈑金零件的網格從中間曲面偏移到接觸曲面幾何來消除縫隙，則程式會計算所有的剛性模式 (頻率值接近於 0)。

此外亦會自動建立接觸結構成員與鈑金面的結合，並將其轉為中間曲面。

注意：您需要為以薄殼元素網格化的非平坦接觸面手動定義結合。不過，自動結合會發生在有平坦面的接觸曲面的邊線上。
