產生邊線結果的圖表

您可以針對模型的所選邊線產生所需結果的 2D 圖表。圖表會顯示沿著所選邊線 (X 軸) 的結果 (Y 軸) 對應於參數距離的情形。您必須選擇一個邊線才能使用此選項。

若要產生邊線結果的圖表：

1. 在圖表區中顯示所要的結果繪圖。

2. 在 Simulation 研究結構樹狀結構中，用右鍵按一下繪圖圖示，並選取探查 。

探查結果 PropertyManager 開啟。

3. 於選項之下，選擇在所選圖元。

4. 在結果之下：

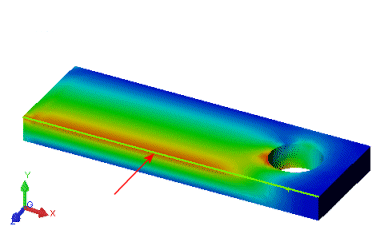

   1. 在圖表區中，按一下您要據以繪製所示結果的邊線。

   2. 按一下更新。

顯示的結果便會列出所有與所選邊線相關的節點。

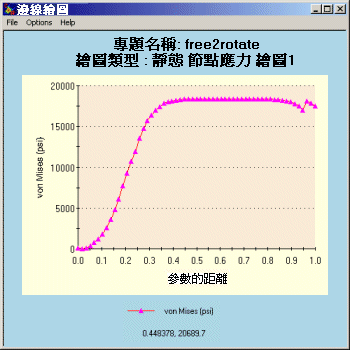

5. 若要反轉參數變數，選擇反轉邊線繪圖。

6. 在報告選項之下，按一下繪圖。

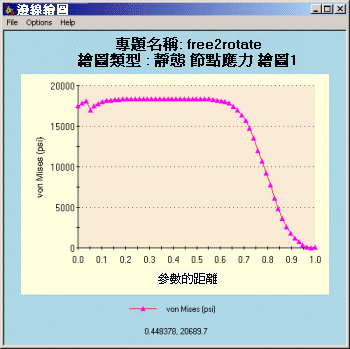

邊線繪圖視窗開啟，其中顯示所示結果的值 (圖表的 Y 軸) 對應於正規化為 1 的所選邊線 (X 軸) 上的參數距離。

7. 按一下 來關閉圖表視窗。

8. 按一下 。
