橫樑圖表

為橫樑產生剪力、力矩、扭矩或軸向力圖，或是為桁架產生軸向力圖。橫樑圖是在每個橫樑的本地目錄中產生的。

顯示

• 組成 ：對於橫樑，選擇：軸 力、方向 1 上的剪力、方向 2 上的剪力、方向 1 上的力矩、方向 2 上的力矩 或扭矩。在桁架中，只有軸向力可以使用。按一下 此處 來獲得關於橫樑方向的資訊。

• 單位 。選擇圖的單位。

• 計算橫樑輪廓影像。在實際的橫樑幾何 (而非圓柱) 上顯示橫樑圖。

所選橫樑

• 全部。選擇所有橫樑。

• 選擇。選擇圖面中的橫樑。軟體僅會考慮所選橫樑。

• 橫樑圖表寬度控制橫樑繪圖的寬度以更清楚的檢視。

屬性

• 包括標題文字。如果核取，請為繪圖輸入自訂的標題。

• 將繪圖與選用視角名稱的方位相關聯。可讓您將預先定義的視角與目前的繪圖建立關聯。

若要顯示作用中橫樑圖的橫樑方向：

1. 用右鍵按一下橫樑圖，然後選擇設定 。

2. 在 PropertyManager 中的變形繪圖選項之下，選擇顯示橫樑方向。

3. 按一下 。

橫樑方向顯示在每個橫樑的中央。所有橫樑圖使用每個橫樑顯示的方向。

範例

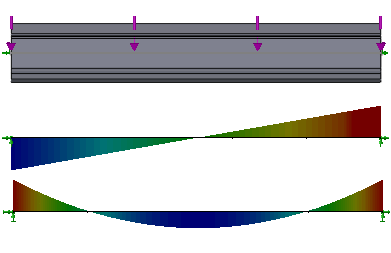

• 為承受均勻分佈負載的固定-固定橫樑產生的剪力與力矩圖：

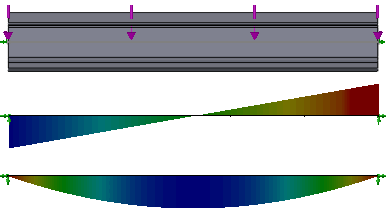

• 為承受均勻分佈負載的簡易支撐 (兩端可移動) 橫樑產生的剪力與力矩圖：
