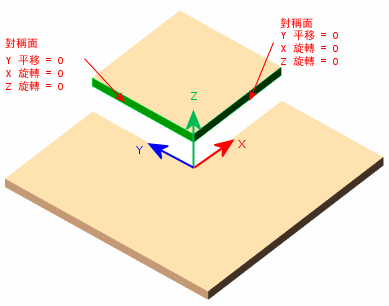

此模型為兩個對稱的平面。您可以分析四分之一個模型。對稱拘束會自動將平移及旋轉條件套用到所選面。

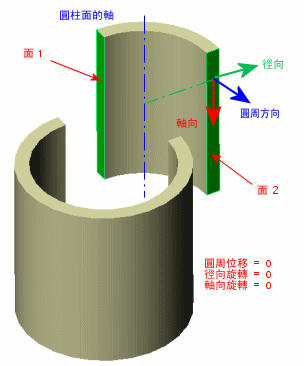

此模型為軸向對稱。您可以分析模型的楔形。對稱拘束會自動將平移及旋轉條件套用到所選面。

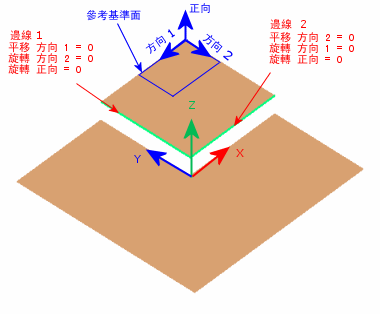

此曲面模型為兩個對稱的平面。您可以分析四分之一個模型。由於其邊線不具有相關的面，您需要使用參考圖元將適當的位移零組件設定為零，如下圖所示。
在此例中無法直接使用對稱拘束類型，因為此條件只能套用到面。且需注意每個邊線的對稱條件不同。

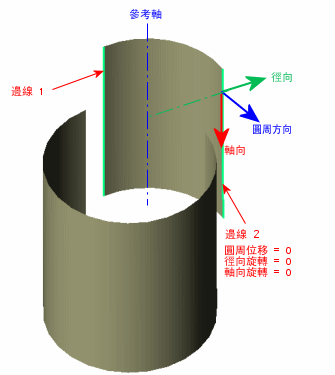

此曲面模型為軸向對稱。您可以分析模型的楔形。使用薄殼的軸作為參考，將垂直邊線相對於軸向及徑向方向的周向平移及旋轉運動設為零。
在薄殼模型中，對稱性必須是：與對稱平面一致的面朝應避免於正向移動，且避免相對於其他兩個直角方向旋轉。
如為以薄殼元素產生網格的鈑金模型，其對稱面是以相關邊線來辨識。 bsp;
如為表面幾何，對稱拘束需沿著模型厚度套用在與模型的對稱平面相重疊的面上。如為曲面，對稱拘束需手動套用在模型之對稱平面上的薄殼邊線。
以下範例說明如何將對稱拘束套用到不同的幾何：
以薄殼元素產生網格的鈑金
表面
