使用模型面

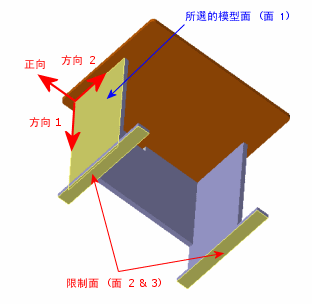

套用拘束時可以使用平坦模型面作為參考依據。您可以設定於面的方向 1 和 2 上平移，以及垂直於面的方向上平移。如為殼化網格，可設定依上述方向為準進行旋轉。
下表摘述此拘束類型的屬性：
|
屬性
|
值
|
|
實體的可能自由度 (DOF)
|
3 向平移
|
|
薄殼及橫樑的可能自由度 (DOF)
|
3 向平移及 3 向旋轉
|
|
桁架的可能自由度 (DOF)
|
3 向平移
|
|
|
3D 符號
|
平移
|
旋轉
|
|
可選圖元
|
頂點、邊線、面及橫樑接合
|
|
平移
|
 沿著面方向 1
|
|
 沿著面方向 2
|
|
 垂直於面
|
|
旋轉 (僅適用於薄殼及橫樑)
|
相對於面方向 1
|
|
相對於面方向 2
|
|
相對垂直於面
|
