在 SolidWorks Routing 中，下列的項目對用做為肘管的零組件是必須要有的。
線路設計草圖及尺寸的名稱需注意大小寫。
一個名為肘狀弧的草圖
一個代表肘管中心線的弧，其中有下列名稱的尺寸：
彎折半徑@肘狀弧
彎折角度@肘狀弧
一個草圖：
名為路線
存在於垂直於弧尾端的平面上

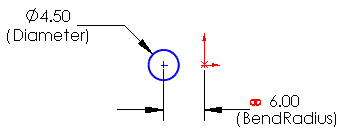

一個代表肘管外部直徑的圓，其有一個名為直徑@路線的尺寸
在圓心與弧心之間的一個尺寸：
名為彎折半徑@路線
連結至彎折半徑@肘狀弧
一個掃出 使用：
路線做為輪廓
肘狀弧做為路徑
薄件特徵的選項設定為薄壁厚度
