將特徵庫加入零件中
您可以從 Design Library 中拖曳特徵庫到零件上來將特徵庫加至零件中。
您也可以拖曳一個特徵庫並將其置於一個平面上。
將一個特徵庫加入零件中︰
-
在目標零件開啟的情況下，按一下工作窗格中的 Design Library 標籤
。
-
選擇 Design Library 資料夾
。
-
瀏覽來找出您要放置的特徵庫。
-

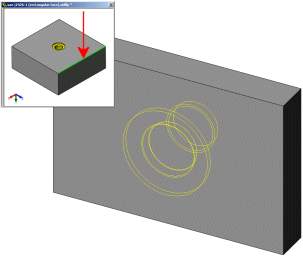

從下方的窗格中選擇一個特徵庫，將其拖曳到零件的面或基準面上。
-
在 PropertyManager 中的模型組態之下：
一旦您選擇了模型組態，PropertyManager 會根據特徵庫是否包括了參考做調整。
|
參考
|
位置
|
|
如果資料庫零件包括了參考，則會顯示下列項目：
|
如果特徵庫沒有包含參考，加入下列項目來定位特徵庫：
-
特徵庫草圖及目標零件間的尺寸。
-
特徵庫草圖及目標零件間的限制條件。
|
|
|
|
-
相對應於預覽視窗中強調顯示的邊線或其他圖元來選擇零件上的每條邊線（或如平面的其他圖元）。
這樣可定位特徵庫。
|
-
按一下編輯草圖。
|
|
|
|
-
在定位尺寸之下，按一下值來編輯尺寸及重新定位特徵庫。
|
-
相對於模型來標註特徵庫草圖的尺寸或加入限制條件，以定位特徵庫。
|
|
|
|
-
在大小尺寸之下，選擇重置尺寸值來產生自訂的模型組態。
在模型組態之下，自訂模型組態被強調顯示。
如果您已選擇模型組態之下的連結至資料庫零件，在此狀況中，若您要指定自訂的尺寸，會提示您要清除選項。
-
按一下值來編輯資料庫零件的尺寸。
-
按一下  。
|
-
按一下對話方塊中的完成。
|
|
|
|
您無法將特徵庫加入至組合件。 不過，在組合件關聯中編輯零件時，您可以將特徵庫加入至零件中。
