變形 - 曲面推擠選項

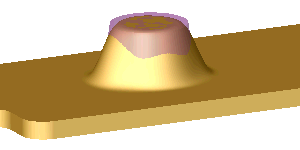

曲面推擠變形藉由推擠工具本體到目標本體內來修改目標本體的曲面。 您可以選擇一個預先建立的可自訂工具本體，例如多邊形或球形，或使用您自己的工具本體。 使用在圖面中的三度空間參考標註可調整工具本體的大小。 拖曳三度空間參考 或在 PropertyManager 中設定值可控制工具本體的移動。

曲面推擠變形會約計工具本體的曲面，同時維持目標本體曲面的特性（在最終目標本體中的面、邊線和頂點數目仍維持不變）。 x00a0;

與點變形相比，曲面推擠變形能提供更有效的變形形狀控制。 同時，曲面推擠還是一種可以預測的方法，能依據工具本體的形狀產生特定的特徵。

使用曲面推擠變形可以設計自由型態的曲面、模具、塑膠、軟包裝、鈑金，以及用於對結合工具本體特性與現有設計十分有用的其他應用上。

請參閱變形特徵 - 曲面推擠範例以取得更多範例。

推擠方向

• 變形方向。 設定推擠（變形）方向。 選擇草圖線、線性邊線、平坦面、平面、兩個點或頂點。 如果需要，按一下反轉變形方向 。

如果您看不見曲面推擠預覽，請按一下反轉變形方向 。 曲面推擠變形失敗通常是由於推擠方向不正確而造成的。

• 顯示預覽。 使用線架構（清除）或塗彩（選取）視圖的預覽結果。 要改善較大較複雜的模型之效能，在您作出所有選擇前請不要選取此選項。

變形區域

• 要變形的其他面 。 允許您新增特定面以進行變形。 僅選取的面才會變形。 如果沒有選取任何面，則整個本體都會受影響。

• 變形的本體 （目標本體）。 決定要透過工具本體進行變形的本體。 無論工具本體與目標本體相交於何處，整個本體都會受到影響，或是如果工具本體沒有與目標本體相交，則產生一個相對位移。 x00a0;

下面的範例顯示了使用變形的本體 相較於要變形的其他面 的結果。

• 工具本體 。 設定要使用的工具本體以變形變形的本體 （目標本體）。 從清單中選擇預先定義的工具本體：橢圓、長圓體、多邊形、矩形、球形。 在圖面中使用標註可設定工具本體大小。 若要使用您已經產生的工具本體，請從清單中選擇選擇本體，然後在圖面中選擇工具本體。

• 變形偏差 。 為工具本體與目標面或目標本體相交的地方，指定一個圓角型的半徑值。

下面的範例顯示了變形偏差 如何影響曲面推擠的變形。

工具本體位置

這些選項允許您透過輸入正確的數值，重新定位工具本體。 此方法比使用三度空間參考座標更精確。

• 、、 Delta X、Y、Z。 沿著 X、Y 及 Z 軸移動工具本體。

• 、、 旋轉角度 。 繞 X、Y 或 Z 軸和旋轉原點旋轉工具本體。

• 、、 旋轉原點。 找到由圖面中的三度空間參考 表示的旋轉中心。

形狀選項

• 形狀精確度 。 控制曲面的品質。 預設的品質在高曲率的區域可能不足夠。 如果透過右移滑塊以增加精確度，您可以增加變形特徵的成功率。 請依需要移動滑塊，因為增加曲面精度會降低效能。
