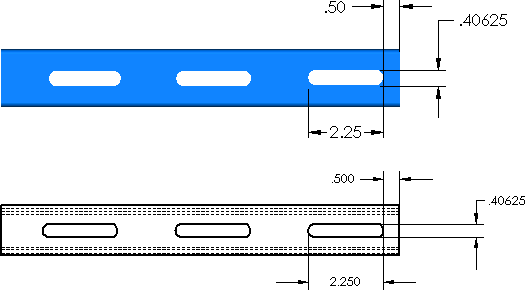

當您產生模型時，您可以包括尺寸細目（尺寸、註記、符號等），然後使用下列方法將來自模型的尺寸和註記插入工程圖中。
註記視角
模型項次 PropertyManager
在您產生工程圖之前，安排尺寸、產生組態、以及加入屬性來準備零件。 從準備就緒零件產生的工程圖需要較少的操控。
在工程圖中，您可以加入參考尺寸、註記、零件表、修訂版表格等等。
加入工程圖中的註記及參考尺寸不會影響零件或組合件文件。
工程圖中的尺寸
註記概要
零件表概要
修訂版表格
設定尺寸細目選項
