鏡射鈑金特徵

您可以在現有鈑金零件的中心繞基準面鏡射所選定的鈑金特徵。 您可以鏡射的鈑金特徵包括：

• 邊線凸緣

• 斜接凸緣

• 摺邊

• 基材-凸緣/薄板頁

• 封閉角落

用於鏡射鈑金特徵的基準面必須置中 於基材凸緣的邊線之間。

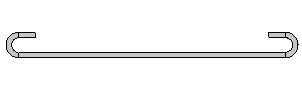

鏡射鈑金特徵：

1. 產生一個鈑金特徵。

產生並標註草圖的尺寸，以便使用現有的基準面來鏡射鈑金特徵。

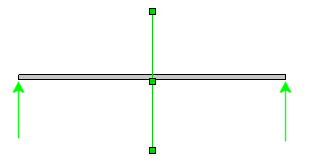

2. 產生在基材凸緣兩條邊線間置中的基準面。

3. 在鈑金工具列上按一下下列鈑金特徵之一，或按一下插入、鈑金：

4. 按一下特徵工具列上的鏡射 ，或按一下插入、特徵複製/鏡射、鏡射。

5. 在 PropertyManager 中：

   1. 在鏡射面/基準面之下，選擇置中於基材凸緣兩條邊線間的基準面作為鏡射面/基準面 。

   2. 在鏡射之特徵之下，選擇鈑金特徵作為鏡射之特徵 。

6. 按一下確定 。
