複製排列和鏡射概要

複製排列會根據種子特徵重複排列所選的特徵。 。您可以在產生直線排列、環狀排列，曲線導出複製排列、填入圖樣、或使用草圖點或表格控制的複製排列。

鏡射複製所選的特徵或所有特徵，將它們相對於所選的平面或面作鏡射。

要傳遞衍生 SolidWorks 色彩、紋路、及裝飾螺紋線資料到所有複製排列副本及鏡射的特徵中，請選擇 PropertyManager 中的傳遞衍生視覺屬性選項。

藉由多本體零件，您可以使用複製排列或鏡射特徵來在同一文件中複製排列或鏡射多本體。

• 對於直線複製排列，先選擇特徵然後指定方向、直線間距和副本總數。

• 對於環狀複製排列，先選擇特徵，再選擇作為旋轉中心的邊線或軸，然後指定︰

副本總數及其角度間距。

- 或 -

副本總數及產生複製排列的總角度。

• 對於曲線導出複製排列，選擇要複製排列特徵處的特徵及邊線或草圖線段。 然後您可以指定曲線的類型，曲線的方法，及對正的方式。

• 對於草圖複製排列，藉由在模型面上繪製點來選擇在何處構成種子特徵。

• 對於表格複製排列，藉由加入或複取先前產生的 X-Y 座標來在模型面上構成種子特徵。

• 對於填入複製排列，會以特徵的複製排列或預先定義的切除形狀填入定義的區域中。

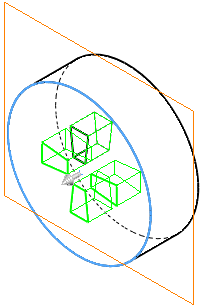

• 對於鏡射特徵，選擇要複製的特徵和一個基準面，將相對於此基準面來鏡射特徵。 如果您選擇模型上的平坦面，您將相對於所選面鏡射整個模型。

• 對於裝飾螺紋線複製排列，會以預先定義的切除形的裝飾螺紋線複製排列填入定義的區域中。

您也可以產生複製排列的複製排列，和複製排列的鏡射副本，以及控制和修改複製排列。

軟體支援複製排列及鏡射特徵的完全預覽。

關於如何在組合件中使用零組件複製排列的資訊，請參考加入零組件的複製排列。
