PropertyManager 概要

PropertyManager 出現在圖面左側窗格的 PropertyManager 標籤 中。 當您選擇在 PropertyManager 中定義的圖元或指令時，PropertyManager 會開啟。 您可以在工具、選項、系統選項、一般中選擇 PropertyManager 是否於其他狀況中開啟。

  • 標題列。 特徵圖示 及特徵名稱（例如伸長1）（唯讀）。

  • 按鈕。

合格。 接受選擇，執行指令，並關閉 PropertyManager。

取消。 忽略所有選擇並關閉 PropertyManager。

預覽。 顯示特徵的預覽。

說明。 開啟相對應的說明主題。

保持顯示。 固定 PropertyManager 的開啟。

上一步。 回到前一步驟。

下一步。 前進至下一個步驟。

復原。 復原之前的操作。

  • 訊息 。 出現一文字方塊以指引您至下一個步驟，通常會列出執行下一個步驟的各種方法。

  • 群組方塊。 相關按鈕、清單方塊、及選擇方塊的集合，會有群組的標題（例如方向 1），這些群組可被展開 或摺疊 。

  • 選擇方塊。 接受在在圖面或 FeatureManager(特徵管理員)中的選擇。 當啟用時方塊是粉紅色的。 當您選擇了選擇方塊中的一個項次時，其會在圖面中被強調顯示。 要從方塊中刪除選擇，按右鍵並選擇刪除（單一項次）或清除選擇（所有項次）。

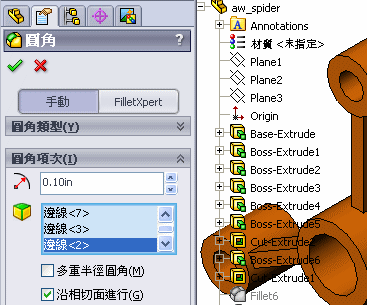

快顯 FeatureManager(特徵管理員) 樹狀結構

在 PropertyManager 標題列上按一下來在圖面中顯示快顯 FeatureManager(特徵管理員)。

垂直及水平的控制

當您產生新文件時，PropertyManager 以最佳寬度開啟。 您可以前後拖曳分開 PropertyManager 與圖面的分割棒來調整 PropertyManager 的寬度。 會抓取到最佳的寬度位置來顯示 PropertyManager。

一個分割列讓您可以分割左邊的窗格來顯示任何 ProperyManager、FeatureManager(特徵管理員)、ConfigurationManager、及協力搭配程式標籤的組合。 當游標的形狀變為 時，將水平分割列拖曳向下。 要回到單一窗格的狀態，連按兩下分割列或將其拖曳到窗格的最上方。



浮動及固定 PropertyManager

要浮動 PropertyManager，從固定的位置拖曳其標題列。 一旦浮動之後，您可以拖曳 PropertyManager 到 SolidWorks 視窗之內或之外任意處。



要固定一個浮動的 PropertyManager 視窗，請執行下列操作之一：



  • 當拖曳在 SolidWorks 視窗中的 PropertyManager 時，將游標移動到固定的圖示上：


固定在左上角如同一個標籤


固定在圖面中的左上角



固定在左下角



固定在右下角



  • 連按兩下在浮動 PropertyManager 視窗中的標題列來將其還原到最後的固定位置。
