鈑金彎折線註解

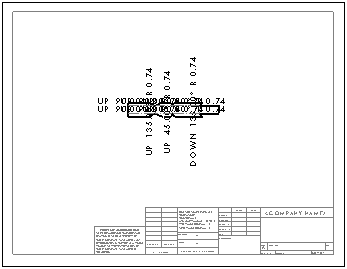

平板型式工程視圖可以顯示彎折線註解或彎折表格。 鈑金彎折線註解允許：

• 編輯內容。 編輯註解參數外部的文字。

• 修改預設格式。 編輯 <安裝目錄>\lang\<chinese>\bendnoteformat.txt

• 維持相關性的功能。 變更彎折角度、彎折方向、或彎折半徑以及工程圖中的註解更新。

• 定位註解。 變更彎折註解的顯示位置。

編輯註解與註解位置

新增與定位鈑金彎折註解：

如果 字型 太大，請以方塊選擇彎折註解，然後在 PropertyManager 中的文字格式之下，清除使用文件字型，按一下字型然後重設大小。

您不能夠個別的刪除彎折註解，但可以在彎折註解上按右鍵，然後選擇隱藏。

反轉顯示

如果您按一下 PropertyManager 中的反轉視圖，或是編輯平板型式特徵並將固定面變更為相反的面，鈑金彎折線註解向上或向下會反轉以適應變更。

修改內容

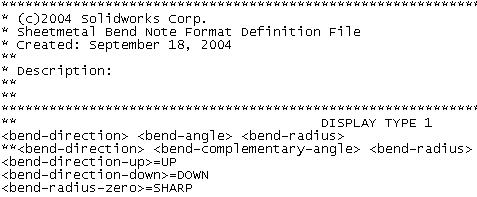

鈑金彎折線註解是位於 <安裝>\lang\<chinese>\bendnoteformat.txt 中的一個文字檔。 此檔案設定彎折線註解的格式。

• 使用文字編輯器。

• 尖括號 < > 外部的值會顯示在工程圖中。 您可以修改這些值。

• 尖括號 < > 內部的值為維護相關功能的參數。 只有在您遵循尖括號中的格式時，您才能夠修改這些值。
