熔接 - 自訂輪廓的檔案位置

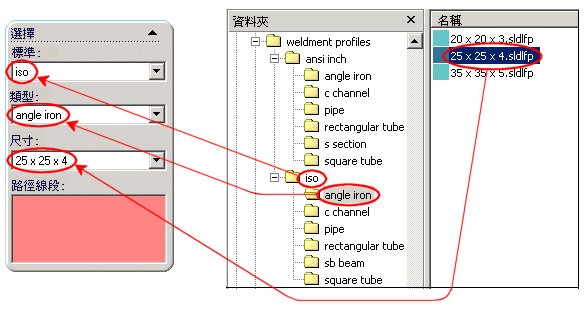

熔接輪廓的預設位置是 <安裝目錄>\data\weldment profiles。 在熔接輪廓資料夾中的子資料夾結構決定了出現在結構成員 PropertyManager 中的選擇。 PropertyManager 中的選擇方塊和相對應的 Windows 檔案總管資料夾及檔案結構會如下設定：

• <home> 資料夾。 包含一或多個<標準> 資料夾。 在下面的範例中，weldment profiles 是 <home> 資料夾，其中包含兩個<標準> 資料夾（ansi inch 及 iso）。 在 PropertyManager 中，每個<標準>資料夾的名稱出現在標準中以供選擇。

• <標準> 資料夾。 包含一或多個 <類型>資料夾，例如角鐵、c 形槽、管路等等。 在 PropertyManager 中，選擇了標準之後，其 <類型>子資料夾的每個名稱會出現在類型中。

• <類型> 資料夾。 包含一或多個 特徵庫零件。 在 PropertyManager 中選擇了類型之後，特徵庫零件的名稱出現在大小中。

您可以根據 SolidWorks 所提供的資料夾結構將您的自訂輪廓歸檔，或您可以產生不同的資料夾結構。

在現有的資料夾結構中儲存自訂輪廓：

執行下列操作之一︰

• 加入新輪廓零件到任何 <類型> 的資料夾中。 例如，您可以在方形管資料夾（即 iso 資料夾的子資料夾）中儲存自訂的輪廓零件。

  在 PropertyManager 中，當您在標準中選擇 iso，及在類型中選擇方形管時，您自訂輪廓零件的名稱做為選擇之一出現在大小中。

• 加入新的 <類型> 資料夾至現有的 <標準> 資料夾之中，並在新的<類型>資料夾中儲存您的自訂輪廓零件。 例如，在 iso 資料夾中，產生一個名為 specials 的資料夾。 然後將您的自訂輪廓零件儲存在 specials 中。

  在 PropertyManager 中，當您在標準中選擇 iso 時，specials 出現為類型中的選擇之一。 當您在類型中選擇 specials 時，您自訂輪廓零件的名稱出現在大小中。

• 在 weldment profiles> 資料夾中加入一個新的<標準>資料夾，在 <標準> 資料夾中產生一個 <類型> 資料夾，然後將您的自訂輪廓零件儲存在 <類型> 資料夾中。 例如，在 weldment profiles 資料夾中，產生一個名為 My specials 的資料夾。 在 My specials 資料夾中，產生名為 My pipe 及 My square tube 的資料夾。 然後在 My pipe 及 My square tube 中儲存您自訂的輪廓零件。

  在 PropertyManager 中，My specials 出現為標準中的選擇之一。 當您選擇 My specials 時，My pipe 及 My square tube 出現在類型中。 當選擇 My pipe 或 My square tube 時，您自訂輪廓零件的名稱出現在大小中。

如果您要在不同的位置儲存您的輪廓，您可以產生不同的資料夾結構，然後將其指定為熔接輪廓的檔案位置。

在不同的位置儲存自訂輪廓：

1. 在 Windows 檔案總管中，為您的熔接輪廓產生一個自訂的資料夾結構。 如前面所描述的產生一個 <home> 資料夾，一或多個 <標準> 資料夾，以及一或多個 <類型> 資料夾。

您可以在任意處產生 <home> 資料夾。 例如，您可以在 <安裝目錄>\data（預設的 weldment profiles 資料夾所在處），或在您硬碟中的其他位置、或在您系統中的不同磁碟機上、或在網路上的不同電腦中產生此資料夾。

2. 在 SolidWorks 中按一下工具、選項、系統選項、檔案位置。 選擇顯示資料夾中的熔接輪廓。

   熔接輪廓目前的目錄路徑出現在資料夾之下。

3. 按一下新增並瀏覽至您產生的 <home> 資料夾。

4. 按一下確定。

   至 <home> 的目錄路徑被加至資料夾清單中。

5. 對仍列在資料夾中的先前目錄路徑執行下列之一：

6. • 保留先前的目錄路徑，然後按一下確定。

     來自先前目錄路徑及新目錄路徑的檔案同時出現在 PropertyManager 的選擇中。

     - 或 -

   • 按一下先前的目錄路徑，按一下刪除，然後按一下確定。

     先前的目錄路徑從資料夾方塊中被刪除，且來自先前目錄路徑的檔案不會出現為 PropertyManager 中的選擇。

下一次當您產生熔接結構成員時，您的自訂輪廓出現為結構成員 PropertyManager 中的選擇。
