寬度結合
|
寬度結合會將薄板頁置於溝槽寬度的正中間。
溝槽寬度參考可以包括：
-
兩個相互平行的平坦面
-
兩個不相互平行的平坦面（含有或不含拔模）
薄板頁參考可以包括：
-
兩個相互平行的平坦面
-
兩個不相互平行的平坦面（含有或不含拔模）
-
一個圓柱面或軸
|
|

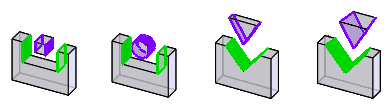

範例：
加入寬度結合︰
-
按一下結合
（在組合件工具列上），或按一下插入、結合。
-
在進階結合之下，按一下寬度
。
-
在結合選擇之下：
-
為寬度選擇
選擇兩個平坦面。
-
為薄板頁選擇
選擇兩個平坦面，或一個圓柱面或軸。
-
按一下
。
零組件會對正來使薄板頁置於溝槽面的中間。 薄板頁可以沿著溝槽的中心基準面平移，並繞著垂直於中心基準面的軸旋轉。 寬度結合會阻止薄板頁從一邊平移或旋轉至另一邊。
