尺寸視圖顯示用於啟用中零件或組合件的所有尺寸，包括已有設定值及由數學關係式決定的尺寸。此視圖使得重新命名或變更好幾個尺寸的值更為容易。
有設定值的尺寸僅在此視圖中可見，不會在數學關係式視圖或排序的視圖中顯示。

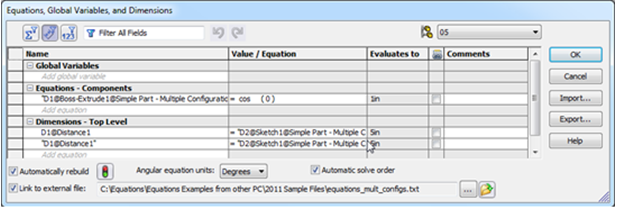

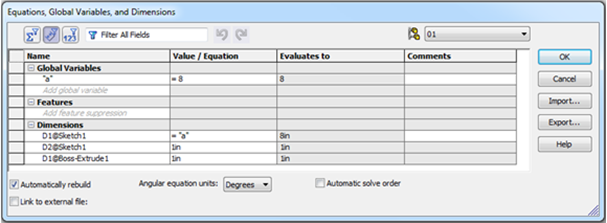

尺寸視圖有兩個版本，一個是零件的，一個是組合件的。
在零件的尺寸視圖中，您可以：
- 加入新的整體變數，以及重新命名、編輯、及刪除現有的整體變數。
- 加入數學關係式來抑制特徵。
- 重新命名及變更尺寸值或加入數學關係式至尺寸中。
- 加入說明至整體變數及特徵中，並加入至有數學關係式的尺寸中。
在組合件的尺寸視圖中，您可以：
- 加入新的整體變數，以及重新命名、編輯、及刪除現有的整體變數。
- 加入零組件的數學關係式，以及重新命名、編輯、及刪除現有的整體變數。
- 重新命名並編輯最上層的零組件尺寸。
- 加入說明至零組件的整體變數及數學關係式中，並加入至有數學關係式的最上層尺寸中。
當您抑制分配給尺寸的數學關係式時，尺寸會使用最後求出的值。當您恢復數學關係式的抑制時，尺寸會使用數學關係式而非使用值。
重要： 在名稱的欄位中，整體變數、特徵、及數學關係式的名稱會包含在引號中，尺寸的名稱則不會。在值/數學關係式欄位中，由數學關係式決定的尺寸會以 =（等號）開頭，有設定值的尺寸則不會以 = 開頭。
