包含動作特徵的彈射器最佳化

您可以定義彈射器的最佳彈力常數，以最小撞擊力發射拋射體以命中目標。

您可以產生設計研究來找出彈射器的必要彈力常數，用於在特定距離發射拋射體以命中目標。

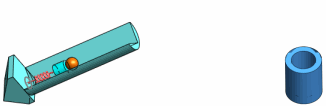

彈射器

若要開啟模型，請至install_dir\samples\whatsnew\Optimization\catapult.sldasm.

您需要安裝動作模擬附加程式才能完成本學習單元。

檢閱動作分析研究特徵：


  • 直線彈力
  • 重力負載
  • 兩個實體接觸組
  • 兩個結果繪圖，用來追蹤拋射體和目標，與拋射體線性位移的 X - 組成之間的接觸力。
  • 用來追蹤動作分析結果繪圖的兩個感測器。
    若要產生追蹤動作結果的感測器，請在感測器/結果 PropertyManager 中，選擇為設計研究/最佳化產生感測器。
  1. 定義設計研究變數
    您可以將彈力常數定義為參數，並將其新增為設計研究中的變數。
  2. 定義限制和目標
    您可以定義感測器，將拋射體軌道的 X-組成作為限制予以追蹤。您的目標是將拋射體命中目標時的撞擊力降到最低。
  3. 執行最佳化
