在橫樑幾何上顯示應力繪圖

若要在實際的橫樑幾何上顯示應力繪圖：

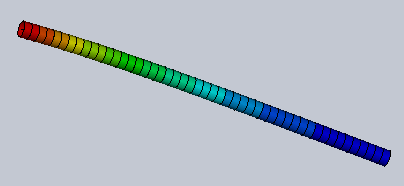

在應力繪圖中，節點以及元素結果均可供橫樑使用。與以往相同，元素繪圖只會顯示於圓柱剖面。

若清除應力繪圖 PropertyManager 中的計算橫樑輪廓影像選項，軟體將為元素和軸零組件指定最高應力值。例如，您可以選擇最高軸與彎折、在局部方向 1 上的最高彎折或在局部方向 2 上的最高彎折。

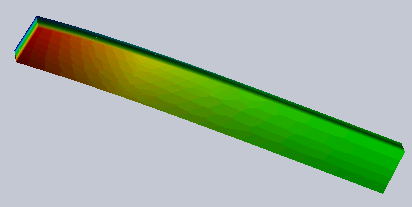

若選擇應力繪圖 PropertyManager 中的計算橫樑輪廓影像選項，則彎折應力隨整個剖面以及沿橫樑軸而變動。例如，您可以選擇軸與彎折、局部方向 1 上的彎折或局部方向 2 上的彎折，其指出這些值將隨整個剖面變動。

在包含許多橫樑元素的研究中，此選項可能變慢。在此狀況下，若要改善效能，請僅在最終結果中計算橫樑影像。
