定義線軸

此指令可以從「管路」與「軟管」功能表取得。這個主題說明從「管路」功能表開始的步驟。

1. 按一下線路設計 > 管路 > 定義線軸。

   您也可以在 FeatureManager(特徵管理員) 設計樹中用右鍵按一下路線特徵，並按一下定義線軸。

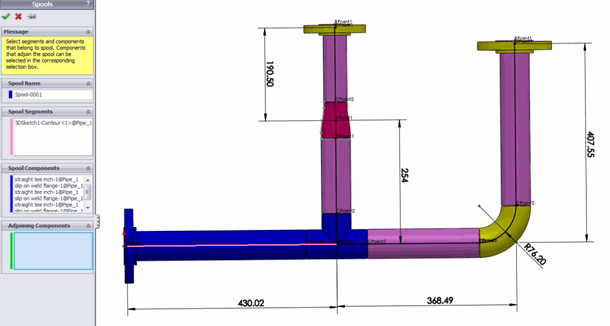

   線軸 PropertyManager 會列出線軸及其零組件的名稱、色彩及線條樣式。

2. 在組合件中，選取組成線軸的草圖圖元。

   注意：線軸中所有線段及零組件必須相鄰接。線軸中不允許縫隙。此外，您一次僅可定義一個線軸。



3. 針對鄰接的零組件，按一下 PropertyManager，並在組合件中，選取線軸外部的零組件。這些零組件一般是在製造過程中連接至線軸的 T 型及肘管。
4. 透過在 PropertyManager 內的零組件及鄰接的零組件之間拖放圖元，來加入或移除零組件。
5. 按一下 。

   線軸會在路線的 FeatureManager(特徵管理員) 設計樹中的資料夾排列。每個線軸也會產生顯示狀態。
