輸入 Flow Simulation 資料
您可以將以薄實體或鈑金零件所執行的 Flow Simulation 分析結果輸入到 SolidWorks Simulation 的薄殼中。輸入的資料包括溫度、壓力、剪應力和對流係數。您可以在 SolidWorks Simulation 中檢視所輸入資料的圖形繪圖。
- 在 Simulation 研究樹狀結構中，於外部負載上按一下右鍵，然後選擇流體效應。
- 選擇包括來自 SolidWorks Flow Simulation 的流體壓力效應，然後瀏覽以選擇 Flow Simulation 結果檔案 (.fld)。
如果您的模型由薄實體零件組成，則在輸入 Flow Simulation 結果之前，請從其厚度等於實體厚度之選定實體面中定義薄殼。

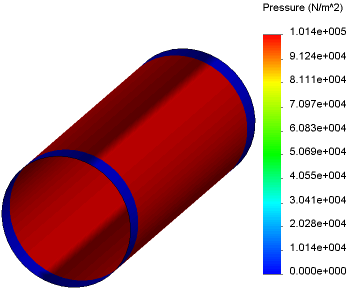

- 若要檢視輸入的 Flow Simulation 資料，請網格化模型、在外部負載下的流體資料定義上按一下右鍵，然後選擇顯示繪圖。
您也可以檢視從 Simulation 研究樹狀結構中的實體所輸入的 Flow Simulation 資料。目前已加入流體剪應力的新繪圖。
