Použití vazeb v animacích

Pomocí vazeb můžete omezit pohyb mezi součástmi pro účely pohybových studií. Pro vazby vzdálenosti a úhlu můžete nastavit hodnoty a pak je změnit pro různé body v animaci. Například, můžete přidat úhlovou vazbu a tím omezit umístění součásti na úhel 30° . Pomocí pohybové studie můžete animovat hodnotu vazby od 15° do 45° během určité doby, a podle toho pohybovat součástí.

Chcete-li vytvořit animaci pomocí vazeb vzdálenosti či úhlu:

  1. Zvolte záložku pohybová studie.

  1. Přetažením časového pruhu podél časové osy nastavte trvání animační sekvence.

Časový pruh je nastaven na interval šesti sekund (00:00:00: až 00:00:06).

  1. Rozbalte složku Vazby ve stromu MotionManager.

  2. Poklepejte na vazbu a změňte její hodnotu.

  3. Klepněte na Spočítat (panel nástrojů MotionManager).

Animace zobrazí pohyb součásti.

Animace založená na úhlové vazbě

bsp; Sestava na videu obsahuje tři instance stejné podsestavy. Každá instance knoflíku se vrátí do počáteční polohy různou rychlostí. To znamená, že v dané podsestavě můžete řídit každou instanci.

Vazby na křivky

Pohyb součásti můžete v animaci ovládat tak, že vytvoříte sjednocenou vazbu mezi součástí a jednoduchou křivkou, nebo vazby dráhy mezi součástí a křivkou s více entitami.

Křivku můžete také použít k definici animací krok za krokem s kamerou.

Návod na ovládání pohybu součástí pomocí vazeb na křivku:

  1. Vytvořte vazbu mezi součástí a křivkou.

  2. Přetáhněte součást podél křivky.

Návod na animace krok za krokem s kamerou:

  1. Připojte umístění kamery, nebo cílový bod přímo ke křivce.

  2. Animujte pomocí klíčových bodů vlastnosti kamery.

Návod na vytvoření jednoduchých křivek z několika entit:

V 2D a 3D skicách použijte možnost Nahradit splajnem , abyste mohli z křivky obsahující více entit vytvořit jednoduchou křivku. Funkce Nahradit splajnem může také nahradit přerušené entity.

Používání vazeb na křivku v animaci

Animace používá k výpočtu pohybu mezi dvěma body lineární interpolaci. Pokud vytvoříte vazbu mezi součástí a křivkou, může se vypočítaný pohyb lišit od plánovaného pohybu.

Tento problém můžete vyřešit následovně:

  • Použijte vzdálenostní vazbu, která měří vzdálenost podél křivky namísto používání lineární interpolace. K definici nového umístění použijte vzdálenost.

  • Přidejte další body pro upřesnění pohybu.

Návod na vytvoření animace pomocí vazeb sestav na vazby na křivku:

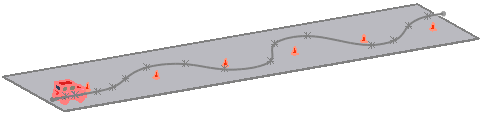

Vytvoření vazby mezi autem a křivkou zobrazuje pohyb auta okolo dopravních kuželů

  1. Otevřete sestavu a vytvořte křivku, podle které se bude sestava pohybovat.

  2. Na záložce Pohybová studie 1 nastavte bsp;časový pruh na 00:00:00.

  3. Klepněte na ikonu Vazba (panel nástrojů Sestava) nebo na Vložit, Vazba.

  4. Ve správci PropertyManager Vazba, pokud používáte jednoduchou křivku v kroku 1:

    1. Pod položkou Výběry vazby klepněte do pole Entity pro vazbu a vyberte křivku a bod na sestavě.

    2. Jako typ vazby vyberte Sjednocená .

  5. Ve správci PropertyManager Vazba, pokud používáte křivku s více entitami v kroku 1:

    1. Vyberte Vazba Trajektorie pod položkou Upřesňující vazby.

    2. Pod položkou Výběry vazeb:

      • Klepněte do pole Vrchol součásti a vyberte vrchol, který se má svázat s bodem na sestavě.

      • Klepněte do pole Výběr trajektorie, klepněte na SelectionManager a vyberte trajektorii pro vazbu.

  6. Klepněte na .

Tato vazba zaručuje, že se sestava bude pohybovat podél křivky.

Žádná vazba

Sjednocená vazba mezi autem a křivkou

  1. Klikněte na Vazba .

  2. Vyberte křivku a vyberte zadní část sestavy.

  3. Přidejte vazbu typu Vzdálenost bsp; co nejblíže k 0. Tato vazba ovládá vzdálenost pohybu sestavy od počátečního bodu křivky.

  4. Klepněte na .

  5. Přetáhněte časový pruh nakonec. Například použijte 00:00:10.

  6. Úpravou vzdálenostní vazby nastavte vzdálenost, kterou auto urazí od počátečního bodu. Například zadejte 100 palců.

  7. Klepnutím na Přehrát přehrajte animaci.
