Vztažné body

K ploše modelu nebo jeho hraně v dokumentu můžete připojit vztažný bod a jeho značku.

Vytvoření vztažného bodu a jeho značky:

  1. Klepněte na možnost Vztažný bod na panelu nástrojů Popisy nebo klepněte na položku nabídky Vložit, Popisy, Vztažný bod.

  2. Nastavte vlastnosti v PropertyManageru.

    Příklad:

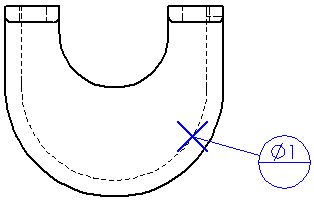

    Jsou vybrány Značka vztažného bodu a Cílová oblast X .

  1. Klepněte do grafické plochy – tím si umístíte vztažný bod a poté značku. Můžete vložit více značek.

Pokud jste v okně PropertyManager klepli na možnost Žádná cílová značka popis umístíte jen jedním klepnutím.

  1. Klepněte na tlačítko OK .


Značku vztažného bodu (pozici nebo bod) přemístíte tak, že ji vyberete a daný prvek přetáhnete.

Chcete-li značku vztažného bodu upravit, vyberte ji.
