Popisy osy

Osy jsou popisy, které označují středy kružnice a popisují velikost geometrie ve výkresech.

Osy můžete vkládat do pohledů výkresů ručně nebo automaticky. Program SolidWorks se stará o to, aby se osy neduplikovaly.

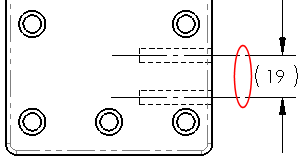

Pokud provedete kótování od osy, dojde k automatickému zkrácení vynášecích čar.

Automatické vkládání os do pohledů výkresu:

  1. V dokumentu výkresu klepněte na položku nabídky Možnosti, , Vlastnosti dokumentu, Detailování .

  2. V položce Automaticky vložit při tvorbě pohledu vyberte Osy.

  3. Klikněte na OK.

  4. Vložte pohled výkresu.

    Osy se automaticky objeví ve všech příslušných prvcích.

Osy nejsou vloženy automaticky i když je tato možnost zapnutá, pokud je model v režimu Velkých sestav, nebo počet součástí přesahuje mez pro velké sestavy.

Manuální vkládání os:

  1. V dokumentu výkresu klepněte na nástroj Osa (panelu nástrojů Popisy) nebo klepněte na položku nabídky Vložit, Popisy, Osa.

    Objeví se Property Manager Osa.

    POZNÁMKA: Jako první můžete vybrat buď nástroj nebo entitu.

  2. Vyberte jednu z následujících možností:

  • Dvě hrany (rovnoběžné nebo nerovnoběžné)

  • Dva úseky skici v pohledu výkresu (kromě splajnů)

  • Plochu (válcovou, kuželovou, toroidní nebo taženou)

  • Pohled v grafické ploše

  • Prvek, součást nebo pohled výkresu ve stromu FeatureManager

  1. Klepněte na tlačítko OK .
