Dělící povrchy oddělují dutinu od jádra. Než vytvoříte dělící povrchy, vytvořte dělící křivky a uzavírající povrchy.
Na panelu nástrojů Nástroje pro formy klepnutím na Dělící povrchy
otevřete PropertyManagera Dělící povrch.
Parametry formy
| |

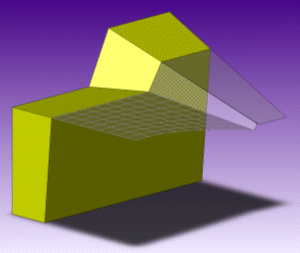

Tečný k povrchu |
Dělící povrch je tečný k ploše dělící čáry. |
| |
Kolmý k povrchu |
Dělící povrch je kolmý na plochu dělící čáry. |
| |
|
- Opačné zarovnání
- (K dispozici pro možnost Kolmo k povrchu, kde jsou dvě plochy přilehlé k dělící hraně téměř rovnoběžné.) Změní plochu, na kterou je dělící povrch kolmý.
|
| |
Kolmo ke směru otevření |
Dělící povrch je kolmý ke směru otevření. |
Dělicí křivka
| |
Hrany |
Zobrazí názvy hran nebo dělící křivky, které jste vybrali pro dělící povrchy. Máte následující možnosti:- Hrana nebo dělící čára
- V grafické ploše vybrat hranu nebo dělící křivku, kterou chcete přidat do nebo odstranit z položky Hrany.
- Název
- Vybrat název pro identifikaci hrany pomocí popisu v grafické ploše.
- Vymazat výběr
- Klepněte pravým tlačítkem myši a vyberte možnost Vymazat výběry. Tím vymažete všechny výběry v položce Hrany.
- Ručně
- Hrany můžete vybrat ručně. V grafické ploše vyberte hranu a potom použijte nástroje pro výběr a dokončete smyčku.
|
Možnosti
| |
Sešít povrchy |
Automaticky sešije všechny povrchy. U většiny modelů jsou povrchy vytvářeny správně. Pokud ale chcete opravit mezeru mezi přilehlými povrchy, odstraňte výběr této možnosti a zabraňte jejich sešití. Pro tyto opravy jsou vhodnější nástroje Povrch spojený z profilů
 , nebo Přímková plocha  na panelu nástrojů Nástroje pro formy. Potom použijte možnost Sešít povrchy  a ručně je sešijte po opravách. |
| |
Optimalizovat |
(Jen pro Tečný k povrchu.) Optimalizuje dělící povrch pro obrábění vytvořením jen rovinných ploch tečných k horní ploše formovacího nástroje. Když tato možnost není vybraná, je možné, že budou vytvořeny zakřivené plochy. Když je vybraná, tvorba zakřivených ploch je blokovaná. Použijte nástroje jak například Rovinná plocha  a Sešít plochy k prodloužení dělícího povrchu do této oblasti.
|
| |
Zobrazit náhled |
Zobrazí náhled povrchu v grafické ploše. Výběr této funkce odstraňte, pokud chcete zlepšit výkon.
|
U většiny dílů forem musíte vytvořit také propojené povrchy. Propojené povrchy zabraňují posunu bloků jader a dutin a jsou umístěny po obvodu dělících povrchů. Obvykle mají úkos 5 stupňů. U jednodušších modelů můžete vytvořit propojené povrchy pomocí stejných nástrojů, kterými jste vytvářeli povrchy dělící.
