Přerušený pohled

Přerušený pohled můžete použít ve výkresu. Přerušené pohledy umožňují zobrazit pohled výkresu ve větším měřítku na listu výkresu v menším měřítku. Čáry přerušení slouží k přerušení pohledu. Referenční kóty a kóty modelu přidružené k přerušené ploše odráží skutečné hodnoty modelu.

Přerušené pohledy zahrnují následující funkce:

• Mezeru mezi čarami přerušení a prodloužením čar za hranicemi geometrie můžete zadat v nabídce Vlastnosti dokumentu - Detailování.

• Kóty protínající čáry přerušení jsou automaticky přerušeny.



• Čáry přerušení lze uzamknout na místě. Po přerušení pohledu je vhodné okótovat čáry přerušení ke známé části geometrie. Tyto kóty jsou určeny k použití pouze v dokumentu výkresu a na tištěném výkresu se nezobrazí.

• Typ čáry přerušení můžete nastavit v nabídce Nástroje, Možnosti, Vlastnosti dokumentu,Typ čáry.

• Kótovací čáry můžete zobrazit jako lomené výběrem možnosti Zobrazit kóty jako přerušené v přerušených pohledech v nabídce Vlastnosti dokumentu - Kóty.

• Na více pohledů můžete aplikovat příkazy Přerušit pohled a Zrušit přerušení pohledu.

• Do pohledu můžete vložit několik čar přerušení pomocí jakékoliv kombinace vodorovných a svislých čar přerušení. Všechna přerušení používají stejný styl mezery a čáry přerušení.



• Přerušené pohledy rozvinutého tvaru plechových dílů obsahují čáry ohybu.

• Kombinací přerušeného pohledu a pohledu řezu lze vytvořit pohled otočeného řezu.

Vytvoření přerušeného pohledu:

1. Vyberte pohled výkresu a klepněte na Přerušit (panel nástrojů Výkres) nebo v nabídce na Vložit, Pohled výkresu, Přerušení.

2. Zadejte možnosti v PropertyManageru:

   • Přidat svislou čáru přerušení

   • Přidat vodorovnou čáru přerušení

   • Velikost mezery. Nastaví velikost mezery.

   • Styl čáry přerušení . Definuje styl čáry přerušení.

V pohledech obsahujících několik přerušení musí být Styl čáry přerušení stejný.

Čára přerušení se připojí k ukazateli.

3. Klepnutím dvakrát v pohledu vložte dvě přerušené čáry.

   Pohled se zobrazí s mezerou v geometrii. Kromě geometrie modelu podporují přerušené pohledy také kosmetické závity a osy.

4. Je-li potřeba, přidejte další čáry přerušení. Chcete-li vytvořit vodorovně a svislé čáry přerušení ve stejném pohledu, vytvořte několik přerušení ve vodorovném a svislém směru.



5. Klepněte na .

Návrat přerušeného pohledu do původního stavu:

Pravým tlačítkem klepněte na přerušený pohled a vyberte Zrušit přerušení pohledu.

Čáry přerušení zůstanou v pohledu, abyste je mohli odstranit.

Změna přerušeného pohledu:

• Chcete-li změnit tvar čar přerušení, klepněte pravým tlačítkem na čáru přerušení a vyberte styl z místní nabídky.

• Chcete-li změnit polohu přerušení, přetáhněte čáry přerušení.

• Chcete-li změnit velikost mezery přerušení, vyberte čáru přerušení a zadejte novou hodnotu v PropertyManageru.

V přerušeném pohledu můžete vybrat Šrafování oblasti jen tehdy, když se tento nachází v původním (nepřerušeném) stavu. Nelze vybrat šrafování oblasti, které křižuje přerušení.

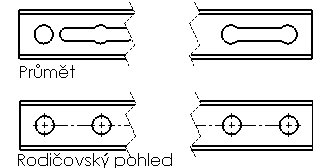

Zarovnání přerušení v průměru s přerušením v nadřazeném pohledu:
