Tabulka rozměrů plechu

V tabulkách rozměrů plechu se ukládají vlastnosti zadaných materiálů. K tabulkám rozměrů plechu můžete přistupovat z PropertyManageru při vytváření základního plechu. S použitím tabulky rozměrů plechu můžete přiřadit:

• Tloušťku plechu

• Přípustné poloměry ohybu

• K-faktor

Po vytvoření základního plechu můžete tabulku rozměrů plechu otevřít klepnutím pravým tlačítkem myši na položku Plechový-díl ve stromu FeatureManager a výběrem položky Upravit prvek.

Pomocí tabulky rozměrů plechu/ohybů určíte hodnoty tloušťky i ohybu v jediné tabulce. Viz téma Tabulka rozměrů plechu/ohybů.

Přiřazení hodnot poloměru ohybu

Tabulku rozměrů plechu můžete použít pro přiřazení těchto hodnot pro celý díl. Tato varianta je výchozí. Konkrétním prvkům, jako jsou například lemy z hrany, však můžete také přiřadit hodnoty poloměru ohybu, které jsou odlišné od výchozí hodnoty v tabulce rozměrů plechu.

Ovládání hodnot poloměru ohybu

• Pokud vyberete položku Použít výchozí poloměr, můžete použít jednu obecnou hodnotu poloměru ohybu z tabulky rozměrů plechu pro všechny návazné prvky.

• Pokud vyberete Použít tabulku rozměrů, hodnota poloměru ohybu, kterou použijete, bude jiná než výchozí hodnota z tabulky rozměrů plechu.

• Pokud zrušíte výběr obou položek Použít výchozí poloměr i Použít tabulku rozměrů, můžete zadat hodnotu poloměru ohybu.

bsp;Chcete-li použít jinou hodnotu poloměru ohybu, než je uvedená v tabulce rozměrů plechu, proveďte následující kroky:

1. Vytvořte základní plech, v PropertyManageru pod položkou Tabulky rozměrů vyberte Použít tabulku rozměrů a poté vyberte tabulku

2. Přidejte do dílu další prvek plechu.

3. V PropertyManageru zrušte výběr položky Použít výchozí poloměr a vyberte Použít tabulku rozměrů.

4. V tabulce rozměrů plechu vyberte jinou hodnotu pro poloměr ohybu.

Pokud použijete jinou hodnotu poloměru ohybu z tabulky rozměrů plechu, a změníte tak výchozí hodnotu, prvek si zachová svou nastavenou hodnotu a nezmění se.

Chcete-li ručně přiřadit hodnotu poloměru ohybu:

1. V PropertyManageru zrušte výběr položky Použít výchozí poloměr.

2. Zadejte hodnotu poloměru ohybu.

K-faktor

Je-li kolonka pro K-faktor v tabulce rozměrů plechu ponechána prázdná, všechny hodnoty přídavku na ohyb budou shodné s těmi, které byly použity naposledy.

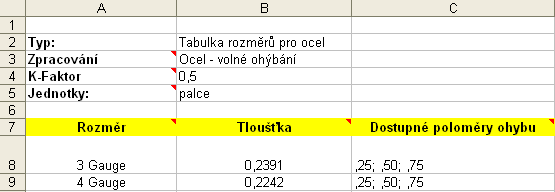

Vytvoření tabulky rozměrů plechu

Tyto tabulky jsou součástí aplikace SolidWorks a jsou umístěny v následující složce: <instalační_adresář>\lang\<jazyk>Sheet Metal Gauge Tables\.

Pokud vytváříte tabulku rozměrů plechu, použijte jako oddělovač jednotlivých hodnot středník– ; .
