Paleta kót se objeví, když vložíte nebo zvolíte kótu tak, abyste mohli jednoduše změnit vlastnosti kóty a formátování. Můžete změnit toleranci, přesnost, styl, text a jiné formátovací možnosti v paletě, aniž byste museli přecházet k PropertyManager.
- Barva
- Kóty modelu jsou standardně černé. Platí to i pro kóty, které jsou v dokumentu dílu nebo sestavy modré (například hloubka vysunutí). Vztažné kóty jsou šedé a standardně se zobrazují se závorkami. Barvy pro různé typy kót můžete specifikovat v nabídce a volbou Automaticky přidat závorky v části .
- Šipky
- Jsou-li vybrány kóty, na jejich šipkách se objeví kruhové ovladače. Klepnete-li na ovladač na hrotu šipky (jsou-li zde šipky dvě, na straně nezáleží), šipky se otočí dovnitř nebo ven. Klepnete-li na ovladač pravým tlačítkem, objeví se seznam stylů šipek. Tímto způsobem můžete individuálně měnit styl kótovací šipky.
 |
 |
| Obrácení šipky |
Změna stylu šipky |

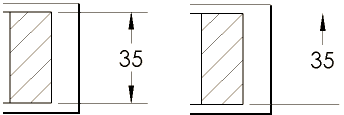

- Skrýt a zobrazit čáry
- Chcete-li skrýt kótovací čáru nebo vynášecí čáru, klepněte na ni pravým tlačítkem a vyberte možnost Skrýt kótovací čáru nebo Skrýt vynášecí čáru. Pokud chcete skryté čáry zobrazit, klepněte pravým tlačítkem myši na kótu nebo viditelnou čáru a vyberte Zobrazit kótovací čáry nebo Zobrazit vynášecí čáry
.
- Zobrazení poloměru a průměru
- Kótu lze změnit na průměr, poloměr nebo lineární zobrazení. Na obrazovce klepněte pravým tlačítkem myši na kótu průměru nebo poloměrovou kótu a vyberte:
 |
 |
 |
| Zobrazit jako průměr. Tento příklad je zobrazen bez druhé šipky. Chcete-li zobrazit obě šipky, klepněte na Použít druhou šipku dokumentu. |
Zobrazit jako poloměr |
Zobrazit jako lineární. Nastaví kótu na lineární styl (jen pro kóty průměru.) |
Tyto možnosti lze vybrat pouze při prvním vytvoření kót. Pokud upravíte kótu později, klepněte na ni pravým tlačítkem a vyberte Možnosti zobrazení a poté vyberte jednu z možností uvedených výše.
- Sklon
- Když vkládáte nebo vybíráte kóty, objeví se u nich ovladače, pomocí nichž můžete kótu přetáhnout a vytvořit sklon vynášecích čar.
- Výběr
- Výběr kót můžete provádět klepnutím do libovolného místa na kótě, včetně kótovacích a vynášecích čar a šipek.
- Skrýt a zobrazit kóty
- Kóty můžete skrýt nebo zobrazit pomocí možnosti Skrýt/zobrazit popisy
v panelu nástrojů Popisy nebo v nabídce Zobrazit. Můžete také klepnout pravým tlačítkem na kótu a vybrat Skrýt. Kóty je také možné zobrazit a skrýt pomocí nástroje pohledy popisů. Pokud chcete zobrazit názvy kót, klepněte na položku nabídky nebo (panel nástrojů Průhledné zobrazení).
