Svarové housenky v sestavách

Do sestav můžete přidat zjednodušené svarové housenky. Zjednodušené svarové housenky představují odlehčené a zjednodušené znázornění svarových housenek.

Chcete-li přidat svarovou housenku do sestavy, postupujte některým z následujících způsobů:

• Klepněte na Prvky sestavy (záložka Sestava ve správci CommandManager) a klepněte na Svarová housenka .
• Klepněte na položky Vložit > Prvek sestavy > Svarová housenka.
• Klepněte na Svarová housenka (panel nástrojů svařování).

Další informace o svarových housenkách viz Svarové housenky.

Informace o tabulkách svarů ve výkresech viz Tabulky svarů.

Věci, které byste měli mít na paměti u svarových housenek v sestavách:

• Svarová housenka může zahrnovat pouze dvě součásti (nikoli tři nebo více). Například v této sestavě potřebujete dvě svarové housenky, abyste přivařili tyč ke dvěma deskám.

  První svarová housenka:	Druhá svarová housenka:

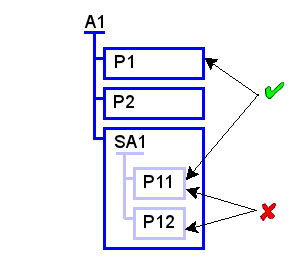

• Svarové housenky můžete přidávat pouze mezi součásti nejvyšší úrovně (díly nebo podsestavy). Příklad: Sestava obsahuje dvě části P1 a P2, a podsestavu SA1. Podsestava obsahuje dvě části P11 a P12.

  • Svarovou housenku můžete přidat mezi díly P1 a P11, protože ji přidáváte mezi díl nejvyšší úrovně a podsestavu nejvyšší úrovně.
  • Svarovou housenku však nemůžete přidat mezi P11 a P22, protože se jedná o součásti stejné podsestavy. Otevřete dokument podsestavy a přidejte svarovou housenku.

• Svarové housenky můžete přidávat mezi zjednodušené součásti. Svarová housenka se objeví jako obvykle v grafické ploše, a také ve Složce svarů ve stromu FeatureManager.
  Pokud je podsestava zjednodušená, svary v ní obsažené se neobjeví v grafické ploše, ani ve stromu FeatureManager.
