Rozložení nosného zatížení

Program rozloží použité nosné zatížení radiálně a nerovnoměrně podél průřezu válcové plochy nebo hrany skořepiny.

Sinusová varianta
Na obrázku se dle vašeho výběru zobrazí průřez válcovou plochu nebo hranou skořepiny. Podrobná schémata ke způsobu definice poloprostoru naleznete v kapitole Nosná zatížení.

Aplikujte zatížení označené F. Program přenese zatížení do každého uzlu po obvodu vybraných hran nebo průřezu vybraných ploch jakožto Fo sinΘΘ. Obrázek ukazuje složku x a y přeneseného zatížení červenou resp. zelenou šipkou. Hodnota Fo je určena rovnováhou síly.

n je počet uzlů po obvodu.

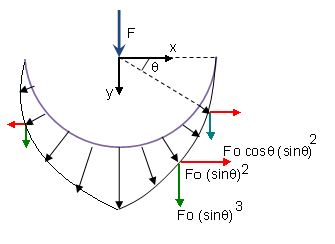

Parabolické rozložení
U parabolického rozložení je zatížení přenášeno do všech uzlů po obvodu jakožto Fo (1-x2), takže dochází ke snížení FO sin2ΘΘ.

Hodnota Fo se zakládá na požadavku rovnováhy síly.

Zde je n počet uzlů po obvodu.

Na příkladech výše je vodorovná složka sil znázorněná červenými šipkami vyvážena symetrickým výběrem entit. Doporučujeme vždy se přesvědčit, zda je symetrická i síť.
  • Další síly aplikované na asymetrické entity
    Další síla se aplikuje při výběru asymetrických ploch nebo hran okolo uvedeného směru nosného zatížení. Je-li další síla větší o více než 5 % použitého nosného zatížení, budete na tuto skutečnost upozorněni zprávou.
Nadřazené téma: Zatížení ložisek
