Sražený/vyseknutý roh

Nástroj Sražený/vyseknutý roh odebere nebo přidá materiál z hrany či plochy složeného plechového dílu.

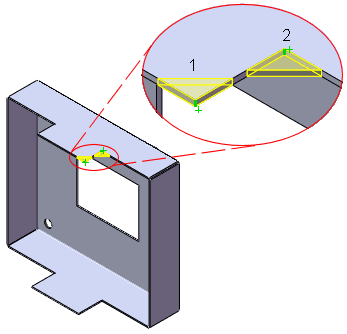

1. Vnější roh: odebrat materiál
2. Vnitřní roh: přidat materiál

Postup vytvoření sraženého rohu:

  1. Vytvořte plechový díl.

  2. Klepněte na možnost Sražený/vyseknutý roh (panel nástrojů Plechové díly) nebo klepněte na položku nabídky Vložit, Plechové díly, Sražený roh.

  3. V PropertyManageru Sražený roh pod položkou Možnosti sražení rohu:

    1. Vyberte Hrany rohu a/nebo plochy lemu .

    2. Vyberte Typ sražení: Zkosení nebo Zaoblení .

    3. Nastavte hodnotu pro Vzdálenost (zkosení) nebo Poloměr (zaoblení).

  4. Klepněte na .
