Tvorba výkresů plechových dílů
Když si vytváříte výkres svého plechového dílu, automaticky se vytvoří ploché pole. Výkresy plechových dílů mohou obsahovat i pohledy ohnutého plechového dílu.
Můžete vytvořit soubory *.dxf rozvinutých tvarů plechového dílu bez vytvoření výkresu.
Vytvoření výkresu plochého vzoru:
-
Otevřete plechový díl, pro který chcete zhotovit výkres.
-
Klepněte na Vytvořit výkres z dílu/sestavy  (základní panel nástrojů) a poté klepněte na OK, aby se otevřel list výkresu.
-
Zvolte formát, nebo klepněte na OK a bude použit výchozí formát.
-
Z Palety pohledů přetáhněte Rozvinutý tvar do listu výkresu.
bsp;
Velikost pohledu výkresu můžete upřesnit v poli Měřítko volbou Použít vlastní měřítko a zadáním hodnoty.
|
|

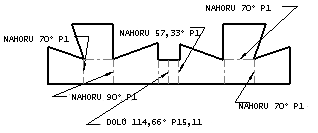

Rozvinutý tvar se zobrazí s poznámkami ohybu plechu. Možnosti poznámky ohybů lze nastavit v dialogu Vlastnosti dokumentu– Plechové díly.
|
|
-
Klepněte na tlačítko OK  .
Chcete-li přepnout zobrazení dalších prvků v rozvinutém tvaru, vytvořte si
konfiguraci dílu rozvinutého tvaru
a poté si pro ni vyberte pohled výkresu.
|
Chcete-li přepnout zobrazení poznámek ohybů plechových dílů:
-
Vyberte pohled výkresu rozvinutého tvaru, aby se zobrazil PropertyManager Pohled výkresu.
-
Klepněte na Další vlastnosti.
-
Na záložce Vlastnosti pohledu zrušte zaškrtnutí políčka Zobrazit poznámky ohybu plechu.
Můžete také ve stromu FeatureManager klepnout pravým tlačítkem na Pohled výkresu
a vybrat Vlastnosti.
Chcete-li přepnout zobrazení čar ohybu:
Skrytím čar ohybů se také skryjí poznámky čar ohybů plechových dílů.
-
Ve stromu FeatureManageru rozbalte položku Pohled výkresu, aby se zobrazil prvek Rozvinutého tvaru.
|
-
Rozbalte prvek Rozvinutý tvar, klepněte pravým tlačítkem na Čáry-Ohybu a vyberte Zobrazit nebo Skrýt.
|
|
Chcete-li přepnout zobrazení čar oblasti ohybu:
-
Pravým tlačítkem klepněte na pohled výkresu v listu výkresu.
|
-
Vyberte Tečná hrana, Tečné hrany viditelné nebo Tečné hrany odstraněné.
- nebo–
Vyberte Tečná hrana, Tečné hrany stylově. Tím si zobrazíte čáry oblasti ohybu s Typem čáry konkrétního dokumentu.
Pokud se čáry oblasti ohybu neobjeví, vraťte se do okna dílu a klepněte pravým tlačítkem na Rozvinutý tvar ve stromu FeatureManageru. Vyberte Upravit prvek a zrušte zaškrtnutí políčka Sloučit plochy. Možná bude nutné obnovit výkres, aby se zobrazily tečné hrany.
|
