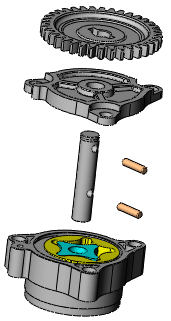

Vytvoření a úpravy rozložených pohledů
|
Rozložené pohledy vytvoříte výběrem a přetažením dílů v grafické ploše, čímž se také vytvoří jeden nebo více kroků rozložení. V rozložených pohledech můžete:
-
Rovnoměrně rozmístit rozložené stohy součástí (hardware, podložky atd.).
-
Připojit novou součást ke stávajícím krokům rozložení jiné součásti. To se hodí v případě přidání nového dílu do sestavy, která již obsahuje rozložený pohled.
-
Pokud podsestava obsahuje rozložený pohled, použijte tento pohled znovu v sestavě na vyšší úrovni.
-
Přidat čáry rozložení pro označení vazeb mezi součástmi.
Je-li sestava rozložená, nemůžete do ní přidávat vazby.
|
|
Návod na vytvoření rozloženého pohledu:
-
Klepněte na Rozložený pohled
(panel nástrojů Sestavy) nebo v nabídce na Vložit, Rozložený pohled.
-
Vyberte alespoň jednu součást, kterou chcete zahrnout do prvního kroku rozložení.
V
PropertyManageru
se tyto součásti zobrazí v poli Součást(i) kroků rozložení  . V grafické ploše se zobrazí triáda.
-
Přetažením ramene triády rozložte součásti.
Tento krok rozložení se zobrazí pod položkou Kroky rozložení.
|
|
|
|
Návod na posunutí nebo změnu orientace triády:
-
Přetažením středové koule volně přetahujete triádu.
-
Stisknutím klávesy Alt + přetažením středové koule na hranu nebo plochu, změníte orientaci triády podle orientace hrany nebo plochy.
-
Pravým tlačítkem klepněte na středovou kouli a vyberte Zarovnat s, Zarovnat s počátkem dílu, nebo Zarovnat s počátkem sestavy.
|
-
Pod položkou Nastavení klepněte na Hotovo.
Daný PropertyManager se obnoví a bude připraven na další krok rozložení.
-
Vytvořte další kroky rozložení podle potřeby a pak klepněte na
.
Rozložený pohled se ukládá s konfigurací sestavy, s níž byl vytvořen. Každá konfigurace sestavy může mít jeden rozložený pohled.
Přetažením Rozloženého pohledu
v ConfigurationManageru můžete zkopírovat rozložený pohled z aktivní konfigurace do jiné konfigurace. Přístup ke kopii rozloženého pohledu získáte po aktivaci druhé konfigurace.
Návod na automatické rozmístění součástí:
-
Vyberte dvě nebo více součástí.
-
Pod položkou Možnosti vyberte Po přetažení automaticky uspořádat součásti.
-
Přetažením ramene triády rozložte součásti.
Když dané součásti pustíte, jedna součást zůstane na místě puštění a software automaticky uspořádá zbývající součásti rovnoměrným způsobem podél stejné osy.
|
|
-
Abyste posunuli součásti a změnili jejich pořadí v daném řetězu, můžete použít přetahovací ovladače  .
-
Vzdálenost automatického umístění můžete změnit. V daném PropertyManageru pod položkou Možnosti přesuňte posuvník Upravit mezery mezi součástmi řetězce  .
|
Chcete-li použít rozložený pohled podsestavy v dané sestavě:
-
Vyberte podsestavu, pro kterou jste předtím definovali rozložený pohled.
-
V daném PropertyManageru klepněte na Znovu použít rozložení podsestavy.
Tato podsestava se rozloží v grafické ploše a kroky rozloženého pohledu dané podsestavy se zobrazí pod položkou Kroky rozložení.
Chcete-li upravit rozložený pohled:
-
V daném PropertyManageru pod položkou Kroky rozložení klepněte pravým tlačítkem na krok rozložení a vyberte Upravit krok.
-
Proveďte následující změny podle potřeby:
-
Přetažením součástí upravte jejich polohu.
-
Vyberte součásti pro přidání k danému kroku.
-
Potřebujete-li odstranit součást z kroku, klepněte pravým tlačítkem a zvolte příkaz Odstranit.
-
Změňte Nastavení.
-
Změňte Možnosti.
-
Klepnutím na Použít zobrazte náhled změn.
Klepnutím na
anulujte nechtěné změny.
-
Klepnutím na Hotovo dokončete úpravy.
Chcete-li odstranit krok rozložení:
V daném PropertyManageru pod položkou Kroky rozložení klepněte pravým tlačítkem na krok rozložení a vyberte Odstranit.
