Uživatelské vlastnosti
Záhlaví sloupce v konfigurační tabulce pro zadání uživatelské vlastnosti používá tuto syntaxi:
$PRP@vlastnost
kde vlastnost je název uživatelské vlastnosti. Můžete použít jednu z uživatelských vlastností uvedených v dialogovém okně Souhrnné informace (klepněte na Soubor,Vlastnosti,
Určité pro konfiguraci
) nebo přidejte novou uživatelskou vlastnost.
POZNÁMKY:
Můžete si například nastavit záhlaví $prp@Náklady, které bude v každé konfiguraci ovládat uživatelskou vlastnost Náklady. Do buněk těla tabulky zadejte hodnoty vlastností pro každou konfiguraci. Zůstane-li buňka prázdná, není daná vlastnost pro konfiguraci definována.
Vlastnosti propojené s parametry modelu (kótami a fyzikálními vlastnostmi) se při změně parametrů modelu aktualizují automaticky.
Vložení uživatelské vlastnosti do konfigurační tabulky:
-
Vložte konfigurační tabulku do svého modelu.
-
V listu s konfigurační tabulkou:
-
Každému sloupci s uživatelskou vlastností přiřaďte jmenovku ve formě $prp@vlastnost; například $prp@délka.
-
Do každého sloupce zadejte název proměnné vlastnosti "název@@konfigurace@model"; například "D2@Skica1@@Výchozí@box.SLDPRT".
Nezapomeňte na uvozovky a na příponu názvu souboru velkými písmeny (.SLDPRT).
Chcete-li zahrnout uvozovky, zadejte jednoduchou uvozovku (') před výraz. Například, zadejte
'"D2@Skica1@@Výchozí@box.SLDPRT", aby se výraz
"D2@Skica1@@Výchozí@box.SLDPRT" objevil v tabulce.
-
Do nových sloupců vložte do záhlaví standardní informaci o konfigurační tabulce, například D2@Skica2 a hodnoty kót.
-
Klepnutím mimo tabulku si ji zavřete.
Uživatelské vlastnosti přidané do konfigurační tabulky se objeví automaticky na záložce
Závislý na konfiguraci
dialogového okna Souhrnné informace. Tyto vlastnosti lze poté použít v
Poznámkách
a kusovnících.

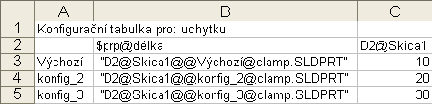

Příklad konfigurační tabulky, která řídí uživatelské vlastnosti:
