Možnosti deformace – povrchový tlak

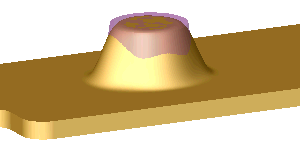

Deformace povrchovým tlakem upraví povrchy cílových těl tak, že do nich zatlačí těla pro obrábění. Můžete zvolit předem sestavené upravitelné tělo pro obrábění, jako je mnohoúhelník či koule, nebo použít vlastní těla pro obrábění. K nastavení velikosti těla pro obrábění použijte popis osového kříže v grafické ploše. Pohyb těla pro obrábění můžete ovládat tažením triády nebo nastavením hodnot v PropertyManager.

Deformace povrchovým tlakem zajistí přibližné povrchy těl pro obrábění a přitom zachová identity povrchů cílových těl (počet ploch, hran a vrcholů v konečném cílovém těle zůstane nezměněn).

V porovnání s bodovou deformací poskytuje deformace povrchovým tlakem účinnější ovládání tvaru deformace. Zároveň jde o předvídatelný způsob, jak vytvářet určité prvky na základě tvarů těl pro obrábění.

Deformaci povrchovým tlakem můžete používat k návrhu volně tvarovaných povrchů, forem, plastů, měkkých obalů, plechů a dalších aplikací, kde je vhodné začlenit vlastnosti těl pro obrábění do stávajících návrhů.

Další ukázky viz Příklady funkce deformace – povrchový tlak.

Směr tlaku

• Směr deformace: Nastaví směr tlaku (deformace). Vyberte čáru skici, lineární hranu, rovinnou plochu, rovinu nebo dva body či vrcholy. V případě potřeby klepněte na Obrátit směr deformace .

Pokud se nezobrazí náhled povrchového tlaku, klepněte na Obrátit směr deformace . Nezdařené deformace povrchovým tlakem často způsobuje nesprávný směr tlaku.

• Zobrazit náhled Zobrazí náhled výsledků pomocí drátového (volba nezaškrtnuta) nebo stínovaného (volba vybrána) pohledu. Abyste zvýšili výkon u velkých a složitých modelů, tuto volbu nezaškrtávejte, dokud neprovedete všechny výběry.

Deformace oblasti

• Další plochy pro deformaci . Umožňuje přidat určité plochy k deformaci. Deformovány jsou jen vybrané plochy. Pokud nejsou vybrány žádné plochy, bude ovlivněno celé tělo.

• Těla pro deformaci (cílová těla). Určuje těla pro deformaci pomocí těla pro obrábění. Celé tělo je ovlivněno vždy, když tělo pro obrábění protíná cílová těla, nebo vytváří relativní posun v případě, že těla pro obrábění neprotínají cílová těla.

Následující příklad porovnává výsledky použití volby Těla pro deformaci a Další plochy pro deformaci .

• Tělo pro obrábění . Nastaví používané tělo pro obrábění k deformaci Těl pro deformaci (cílová těla). Ze seznamu vyberte předem definované tělo pro obrábění: Elipsa, Elipsoid, Mnohoúhelník, Obdélník, Koule. K nastavení velikosti těla pro obrábění použijte popis v grafické ploše. Chcete-li použít vytvořené tělo pro obrábění, zvolte v seznamu položku Vybrat tělo a vyberte jej v grafické ploše.

• Odchylka deformace . Určuje hodnotu poloměru podobného zaoblení pro oblast, kde tělo pro obrábění protíná cílové plochy nebo těla.

Následující příklad ukazuje, jak Odchylka deformace ovlivňuje deformaci povrchovým tlakem.

Poloha těla pro obrábění

Tyto volby umožňují změnit polohu těla pro obrábění zadáním přesných číselných hodnot. Tato metoda je daleko přesnější než použití triády.

• , , Delta X, Y, Z. Přesune tělo pro obrábění podél osy X, Y a Z.

• , , Úhel rotace . Otočí tělo pro obrábění kolem osy X, Y nebo Z a počátku rotace.

• , , Počátek rotace. Umístí střed rotace, který reprezentuje triáda v grafické ploše.

Možnosti tvaru

• Přesnost tvaru . Ovládá kvalitu povrchu. Výchozí kvalita nemusí být pro zakřivené oblasti dostatečná. Zvýšíte-li přesnost posunutím posuvníku doprava, můžete zvýšit úspěšnost prvku pro deformaci. Posouvejte posuvník jen podle potřeby, protože zvýšením přesnosti povrchu se sníží výkon.
