Formátování konfigurační tabulky
Když používáte v programu SolidWorks konfigurační tabulky, je nutné tyto tabulky správně naformátovat. V této kapitole se dozvíte, jak formátovat konfigurační tabulku s:
Automaticky vytvořené konfigurační tabulky
Když si vyberete možnost Vytvořit automaticky nebo Vynechané místo v PropertyManageru Konfigurační tabulka, program SolidWorks automaticky vytvoří soubor aplikace Excel. Automaticky vytvořené konfigurační tabulky obsahují buňku Rodina.
Standardně je pro buňku Rodina rezervována buňka A2. Tato buňka určuje, kde začínají data konfigurace a parametrů. Buňka Rodina neobsahuje text, v aplikaci Excel se však v Poli pro jméno zobrazí Rodina.

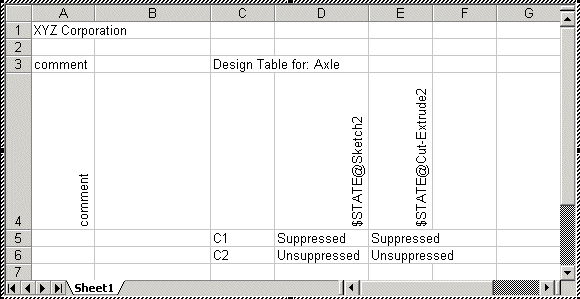

Když upravujete konfigurační tabulku, můžete nad buňkou Rodina vytvářet nové řádky a nalevo od ní vkládat sloupce. Níže uvedený příklad znázorňuje konfigurační tabulku, která je platná v případě, že se názvy konfigurace a parametry SolidWorks vkládají pod buňku Rodina a napravo od ní.
Ručně vytvořené konfigurační tabulky
Konfigurační tabulku můžete vytvořit ručně zadáním názvů konfigurace do prvního sloupce (buňky se záhlavím A3, A4 atd.) a parametry do prvního řádku (buňky se záhlavím B2, C2 atd.). Buňka A1 musí zůstat prázdná.
V PropertyManageru Konfigurační tabulka, v poli Ze souboru vyhledejte soubor Excel a vložte ho do modelu.
Níže uvedený příklad znázorňuje konfigurační tabulku, která je platná za předpokladu, že buňka A1 zůstane prázdná.
Konfigurační tabulky s prázdnými řádky a sloupci
Když program SolidWorks provádí zpracování konfigurační tabulky, zpracovává každou konfiguraci nejprve shora dolů (sloupce s názvy konfigurací) a poté jednotlivé parametry v řádku s parametry (zleva doprava). Pokud program narazí na:
-
prázdnou buňku v řádku parametrů, přejde na další název konfigurace a použije přidružené parametry
-
prázdnou buňku ve sloupci s názvy konfigurací, přestane zpracování provádět, protože předpokládá, že konfigurační tabulka zde končí.
V následujícím příkladu program zpracuje jen konfiguraci Výchozí. Protože řádek 4 je prázdný, zpracování konfigurací C1 a C2 neproběhne.
Neplatná kritéria
Program SolidWorks přestane konfigurační tabulku zpracovávat také tehdy, když narazí na neplatné parametry v buňce. Zde najdete shrnutí parametrů konfigurační tabulky.
Pokud zadáte informace nalevo od sloupce s názvem konfigurace nebo nad řádek parametrů, SolidWorks upozorní na neplatnou hodnotu a přestane konfigurační tabulku dále zpracovávat, aniž by prošel zbývající řádky a sloupce. Některé konfigurace se v takovém případě neaktualizují správně.
