PropertyManager Blok
Chcete-li zobrazit PropertyManager Blok, vyberte entitu bloku skici v režimu Upravit skicu.
|
|
|
|
Jeden blok: Skládá se
z více entit skici
|
Vícenásobné entity skici: Každá
entita skici je blok
|
Existující vazby
Vypíše vazby pro vybraný blok.
Přidat vazby
Vypíše vazby, které lze přidat pro vybraný blok.
Definice
Vytvořit odkaz na soubor. Rozšíří změny provedené v původním souboru na všechny instance bloku.
Vyhledat. Je-li vybrána možnost Vytvořit odkaz na soubor, vloží další instanci aktuálního bloku či jiného bloku, který má odkaz na určitý soubor.
Nemůžete upravovat blok v aktuálním dokumentu.
Upravit. Umožňuje úpravy daného bloku.
Místo vložení. Vloží manipulátor bodu
, který můžete přetáhnout do požadované polohy.
Odkazová čára a body vložení (jen výkresy). bsp;Vloží manipulátor bodu a odkazovou čáru, kterou můžete přetáhnout nezávisle na požadované poloze.
Jako konstrukční. Převede vybraný blok na konstrukční geometrii.
Parametry
Měřítko bloku
. Označuje měřítko bloku. Výchozí hodnota 1 je velikost původního bloku.
Upravit měřítko kót (jen výkresy). Upraví měřítko jakýchkoli kót (včetně výšky textu, velikosti šipek a vynášecích čar/mezer odsazení) na Měřítko bloku .
Rotace bloku
. Upraví orientaci daného bloku. Výchozí hodnota 0 je úhel, pod kterým byl vytvořen původní blok.
Zamknout úhel. Zafixuje orientaci bloku, aby nemohl být pootočen do jiného úhlu. Blok můžete přetáhnout, ale úhel zůstane zafixován.
Odkazová čára, Hladina a Zobrazení textu/kótování se používají pouze v
dokumentech výkresů
.

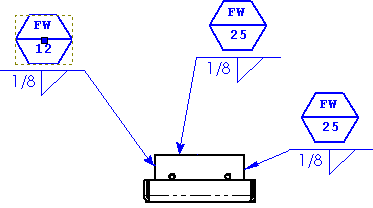

Odkazová čára
|
|
|
|
|
Rovná odkazová čára
|
Lomená odkazová čára
|
Bez odkazové čáry
|
Styl šipky. Vyberte styl.
Hladiny
Hladina
. Pro výkresy s pojmenovanými hladinami.
Zobrazení textu/kót
Zobrazení textu
. Vyberte instanci bloku, abyste viděli, jak jsou poznámky znázorněny v bloku.
-
Normální. Zobrazuje všechny viditelné poznámky v bloku.
-
Všechny. Zobrazuje všechny poznámky, bez ohledu na nastavení poznámky.
-
Žádné. Všechny poznámky budou viditelné.
Atributy
. Upravuje hodnoty atributů poznámky, pokud zahrnete názvy atributů v definici bloku. Vyberte instanci bloku a klepnutím na Atributy nastavte hodnoty atributu. Hodnotu atributů označených jako Jen pro čtení nelze změnit.
Zobrazit kóty
. Vyberte či zrušte výběr.
Hmota
. Hodnota hmotnosti používaná při spouštění pohybových studií Analýzy pohybu.
Přesunout těžiště. Klepnutím přetáhnete nebo zobrazíte těžiště do grafické plochy.
Obnovit těžiště. Obnoví těžiště na střed bloku.
Momenty setrvačnosti. Klepnutím změníte výchozí momenty setrvačnosti hmoty.
