Rozsah řezu
V dialogovém okně pohledu řezu můžete určit, které součásti a prvky žeber mají zůstat neozeřazené v pohledu řezu nebo v pohledu lokálního řezu. Záložka Rozsah řezu se také objeví v dialogovém okně Vlastnosti pohledu výkresu daného pohledu řezu nebo pohledu lokálního řezu.
Přístup k dialogu Rozsah řezu po vytvoření řezu:
-
Pravým tlačítkem klepněte na řez a vyberte Vlastnosti.
-
V dialogu vyberte záložku Rozsah řezu.
Vyloučené součásti/prvky žeber
-
Klepněte na součásti a prvky žeber, které mají zůstat neořezané, v grafické ploše nebo ve stromu FeatureManageru.
-
Chcete-li odstranit součást ze seznamu, klepněte na ni znovu nebo ji vyberte na seznamu a stiskněte klávesu Delete.
Neřezat všechny instance
Určete, co se má udělat, když se vybraná součást nebo prvky žeber používají v sestavě více než jednou (například je-li členem pole nebo je-li použita jako součást více než jedné podsestavy):
-
Vybrat. Chcete-li vyloučit všechny instance vybrané součásti v sestavě, zaškrtněte políčko Neřezat všechny instance. Ve výsledném pohledu zůstanou všechny instance vybrané součásti neřezané.
-
Zrušit zaškrtnutí. Chcete-li vyloučit jen vybranou instanci, zrušte zaškrtnutí políčka Neřezat všechny instance. Ve výsledném pohledu zůstane neřezaná jen vybraná instance; všechny ostatní jsou zahrnuty do řezu.

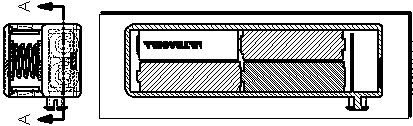

Automatické šrafování
Vyloučit šrouby
Vyloučí šrouby z řezů. Ke šroubům patří jakékoli položky vložené ze SolidWorks Toolbox (matky, šrouby, podložky atd.), kromě konstrukčních prvků. Aby nedošlo k rozdělení součásti řezem, můžete klasifikovat jakoukoli součást jako šroub. Chcete-li zobrazit náhled šroubů vyberte možnost Zobrazit vyloučené šrouby.
Chcete-li klasifikovat jakoukoli součást jako šroub, otevřete danou součást a klepněte na Soubor, Vlastnosti. V dialogovém okně na záložce Vlastní vyberte JeŠroub v poli Název vlastnosti a zadejte 1 do pole Hodnota / textový výraz.
Obrátit směr
Změní směr pohledu z řezu.
