Svařování – změna zpracování rohu

V rámci profilu můžete potlačit zpracování rohu ve skupině nebo mezi přilehlými skupinami. Můžete také sloučit tělo oblouku s přilehlým tělem a zadat mezery svaru a pořadí oříznutí.

Postup změny zpracování rohu:

  1. Klepněte pravým tlačítkem myši na profil ve stromu FeatureManager a vyberte položku Upravit prvek.

  2. Klepněte na roh, který chcete upravit.

  1. V dialogovém okně Zpracování rohu pracujte se zvýrazněnou skupinou Skupina 1. Pokud se v tomto rohu setkají další skupiny, klepnutím na šipky se na ně přesunete.

  2. Chcete-li pracovat pouze s oblouky, vyberte položku Sloučit těla úseků oblouků , čímž sloučíte oblouk s přilehlým tělem a vytvoříte jedno tělo. Zrušením výběru této položky zachováte samostatná těla.

  3. Vyberte zpracování rohu : Zkosení , Natupo1 nebo Natupo2 .

  4. Výběrem možnosti Sloučit okrajová oříznutá těla zkombinujete těla prvků svařování tak, aby se délka výsledného těla prvku svařování v tabulce přířezů rovnala součtu maximálních délek nerozřezaných těl prvků svařování. (K dispozici v případě, pokud vyberte možnost Použít zpracování rohu a klepnete na možnost Zkosení .)

  5. Výběrem položky Nastavit mezery svařování pro určitý roh přepíšete mezeru svaru pro danou skupinu.

  6. V části Mezera mezi spojenými úseky ve stejné skupině zadejte novou mezeru svařování.

  7. Nastavte Pořadí oříznutí.

Skupina s nižším číslem pořadí oříznutí ořízne skupinu s vyšším číslem. Pokud mají dvě skupiny stejné číslo pořadí oříznutí, vytvoří vzájemně lem, oříznou skupinu s vyšším číslem a jsou oříznuty skupinami s nižším číslem.

  1. Klepněte na .

Příklad

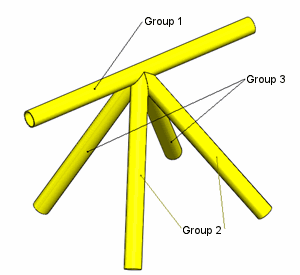

Model se třemi skupinami svařování.

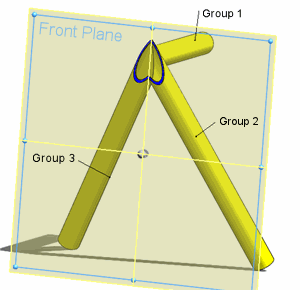

Řez s pořadím oříznutí:

  • Skupina 1 – Pořadí oříznutí 1

  • Skupina 2 – Pořadí oříznutí 2

  • Skupina 3 – Pořadí oříznutí 3

Výsledek:

  • Skupina 1 ořízne skupiny 2 a 3.

  • Skupina 2 ořízne skupinu 3.

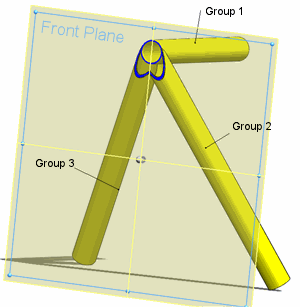

Řez s pořadím oříznutí:

  • Skupina 1 – Pořadí oříznutí 1

  • Skupina 2 – Pořadí oříznutí 2

  • Skupina 3 – Pořadí oříznutí 2

Výsledek:

  • Skupina 1 ořízne skupiny 2 a 3.

  • Skupiny 2 a 3 vytvoří vzájemně lem.

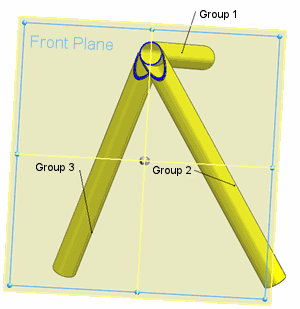

Řez s pořadím oříznutí:

  • Skupina 1 – Pořadí oříznutí 2

  • Skupina 2 – Pořadí oříznutí 1

  • Skupina 3 – Pořadí oříznutí 1

Výsledek:

  • Skupiny 2 a 3 oříznou skupinu 1.

  • Skupiny 2 a 3 vytvoří vzájemně lem.
