Vybočení vynášecích čar

Můžete klepnout pravým tlačítkem myši na vynášecí čáry lineární kóty a vybrat Možnosti zobrazení > Vybočení, chcete-li umístit vybočení v čáře.

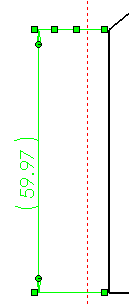

Kótovací vynášecí čára po zvolení položky Vybočení Kótovací vynášecí čára po přetažení bodu vybočení
Pro odstranění vybočení z vybrané kótovací vynášecí čáry klepněte pravým tlačítkem na čáru a zrušte výběr políčka Možnosti zobrazení > Vybočení .
  • Několikanásobné vybočení pro kóty a popisy
    Můžete použít více vybočení u stávající kóty a odkazové čáry popisů klepnutím na Lomená odkazová čára ze záložky Odkazové čáry z PropertyManagerKóta . Několikanásobné vybočení můžete přidat tak, že umístíte kótu nebo popis klepnutím na pravé tlačítko a vyberete Vložit bod vybočení. Po vložení bodu vybočení body vybočení přetáhněte, abyste vytvořili vybočení.
